【专利】一种锌液泵的冷却机构(专利号:201921193939.9)

专利号：201921193939.9
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏新嵩机械设备制造有限公司
专利分类号：F04D13/06(20060101)

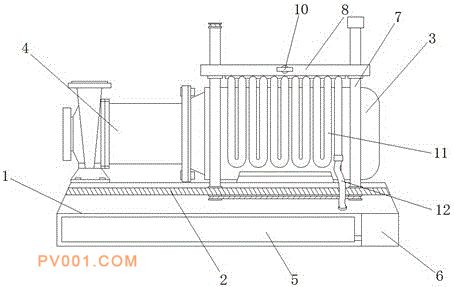

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及锌液泵技术领域，尤其涉及一种锌液泵的冷却机构,解决了现有锌液泵抽送过程中易因温度过高而导致损坏的缺点，包括底座，所述底座的两侧焊接有固定板，底座的顶部还分别通过螺栓固定有电机和泵体，底座的内部还分别设置有冷液箱和迷你泵，所述迷你泵的进水端与冷液箱的内部连接，所述固定板的两侧内部均通过轴承连接有竖向设置的两根螺杆，所述螺杆的顶部套设有连接板，所述连接板的中间内部通过轴承连接有正反螺纹杆，所述正反螺纹杆的两端外侧均套设有连接块，两所述连接块的内侧连接有调节软管，连接块的外侧套接有冷却盘管，迷你泵抽取冷液箱内的冷却液后导入到冷却盘管内，循环带走电机的温度，达到冷却的效果。
