【专利】一种真空泵组控制电路(专利号:201921456561.7)

专利号：201921456561.7
专利状态：有权
专利类型：[实用新型]
专利申请人：杨瑞志
专利分类号：石文斌

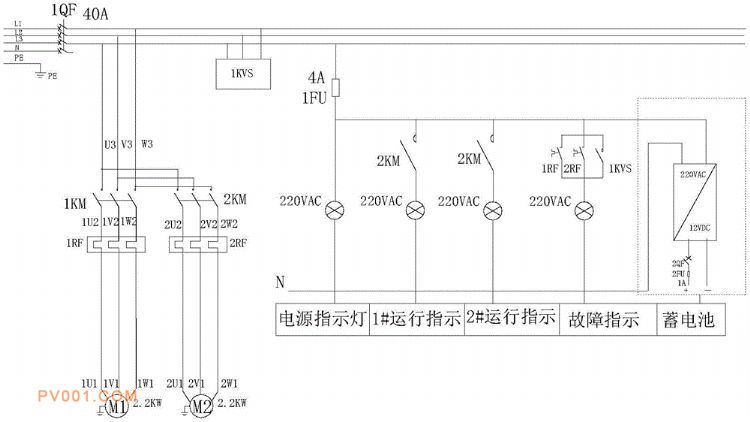

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种真空泵组控制电路，包括两台真空泵、控制每台真空泵工作状态的施耐德交流接触器，三相电源通过施耐德交流接触器分别与每台真空泵电连接；三相电源通过相序继电器与电源指示灯电连接；三相电源依次通过相序继电器、施耐德交流接触器与每台真空泵运行指示灯电连接；三相电源依次通过相序继电器、控制组件与故障指示灯电连接；控制组件包括相互并联的两个施耐德热继电器和一个施耐德相序继电器；电源转换器的输入端子与交流电连接，电源转换器的输出端子与蓄电池电连接，蓄电池的正极输出端子依次通过由两个施耐德交流接触器并联组成的第一控制单元、两个转换开关组成的第二控制单元、报警器后与蓄电池的负极输出端子电连接。
