【专利】一种水泵密封环(专利号:201920871586.7)

专利号：201920871586.7
专利状态：有权
专利类型：[实用新型]
专利申请人：绵阳市蜀橡科技有限公司
专利分类号：F04D29/12(20060101)

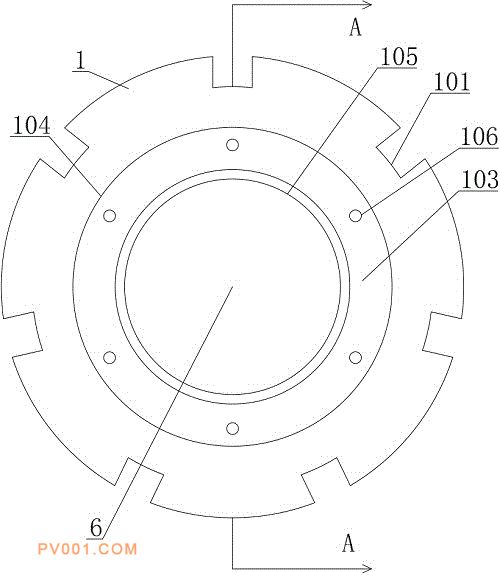

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种水泵密封环，其包括密封环、密封套筒、螺旋套筒和压紧环。密封环包括密封圈和锁定圈，密封环侧边环绕的设有卡槽，密封环的侧边上垂直于卡槽设有若干填料槽，密封环的两个端面上均设有限位槽，密封环的内圈上设有限位环；锁定圈通过锁定螺钉固定在密封环一侧的限位槽内，密封圈卡设在限位环与锁定圈之间；密封环、密封套筒和螺旋套筒依次套设在转轴上，密封套筒的一端与密封环上的其中一个限位槽连接，螺旋套筒套设在密封套筒内，螺旋套筒位于密封套筒内的外表面设有排水螺旋，螺旋套筒远离排水螺旋的一端设有锥螺纹，压紧环连接在锥螺纹上。
