【专利】一种气动控制的阀门(专利号:201921282387.9)

专利号：201921282387.9
专利状态：有权
专利类型：[实用新型]
专利申请人：启东市金猴除尘成套设备有限公司
专利分类号：F16K31/12(20060101)

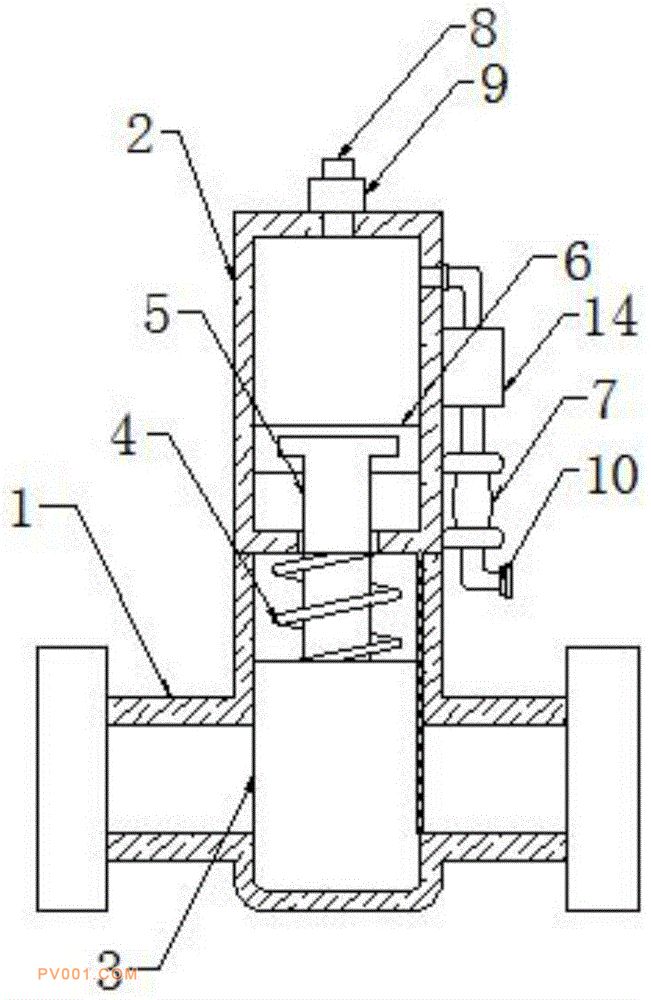

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种气动控制的阀门，包括阀体、气管和阀芯，气管固定连接于阀体的顶端，阀芯滑动设置于阀体内腔的中部，阀芯的顶端固定连接有T型连杆，T型连杆的外部套设有弹簧，气管的内腔滑动连接有橡胶塞头，T型连杆的顶端穿过气管的底端与橡胶塞头的底端固定卡接，气管的一侧固定连接有抽气泵，气管的顶端穿插连接有排气管，排气管的中部穿插连接有电磁阀。本实用新型利用抽气泵将外部气体抽入气管内，使气管内压强增大而带动橡胶塞头移动，T型连杆带动阀芯封闭阀体，再配合出气管和电磁阀的使用能够控制阀芯与阀体的解封，从而实现对阀体开闭的气动控制，提高对阀体内流通量控制的精确度，同时气动控制能够便于工人使用。
