【专利】一种控制风机与电动阀的联动装置(专利号:201920556807.1)

专利号：201920556807.1
专利状态：有权
专利类型：[实用新型]
专利申请人：中国人民解放军63921部队
专利分类号：F24F11/70(20180101)

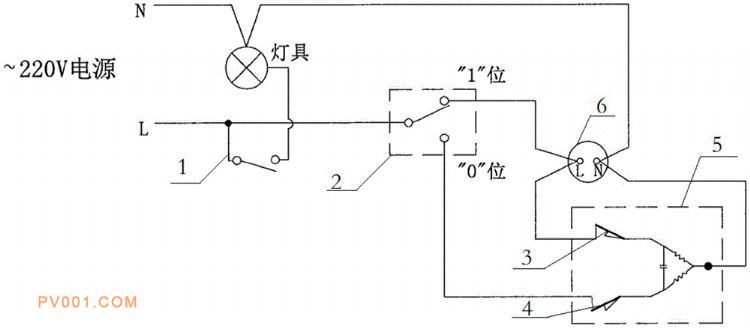

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种控制风机与电动阀的联动装置，无需额外设置风机专用控制箱，能够实现对风机与电动阀的同启同停的联动控制，所述联动装置包括：双控开关、风机和电动阀；所述双控开关一端与电源火线端电连接，另一端有两个触点，分别为常闭触点和常开触点，其中，所述双控开关的常闭触点与所述风机的火线端电连接；所述电动阀一端与所述风机的零线端电连接，另一端分为电动阀开阀和电动阀关阀；所述电动阀开阀与所述风机的火线端电连接；所述电动阀关阀与所述双控开关的常开触点电连接。
