【专利】一种具有冲洗隔离环的双吸泵(专利号:201921314412.7)

专利号：201921314412.7
专利状态：有权
专利类型：[实用新型]
专利申请人：成都西南水泵厂
专利分类号：F04D7/04(20060101)

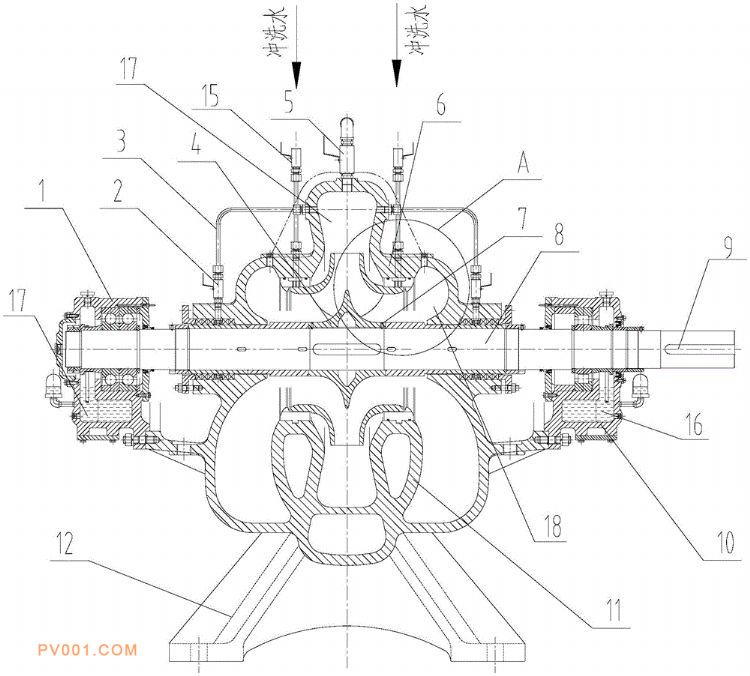

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种具有冲洗隔离环的双吸泵，包括泵壳、冲洗管、隔离环、叶轮以及泵轴，叶轮固定在泵轴上并随泵轴一起转动；叶轮与泵壳之间设置隔离环，隔离环上设置冲洗水槽和毛细冲洗孔，毛细冲洗孔设置在冲洗水槽下方并与冲洗水槽连通；泵壳上设置冲洗水孔，冲洗水孔连通至冲洗水槽；叶轮的两侧均设置隔离环，隔离环固定在泵壳上并与叶轮存在一定的间隙，冲洗水孔与冲洗管连接，冲洗管内的水流通过冲洗水孔、冲洗水槽进入到毛细冲洗孔。本实用新型在叶轮与泵壳之间设置隔离环，且隔离环上设置冲洗水槽和毛细冲洗孔，可以对叶轮进行有效清洗，从而避免叶轮与泵壳固定卡死；水流经过冲洗水槽缓冲后，水流是至上而下冲洗，冲洗效果更好。
