【专利】液下自平衡多级泵(专利号:201921439560.1)

专利号：201921439560.1
专利状态：有权
专利类型：[实用新型]
专利申请人：大连罗斯泵业有限公司
专利分类号：F04D13/08(20060101)

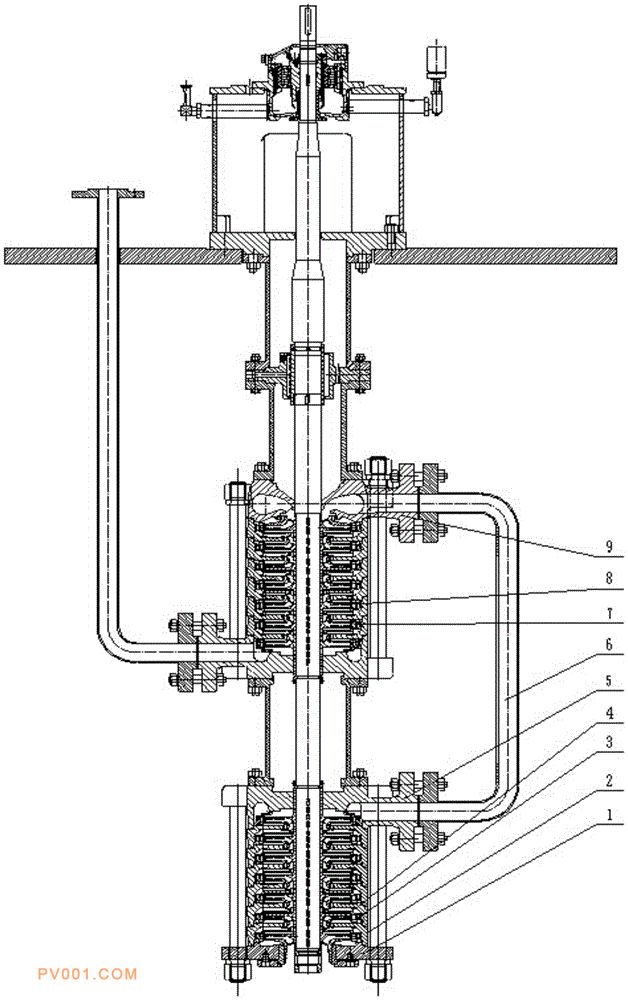

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及液下多级泵技术领域，具体公开了一种液下自平衡多级泵，包括进水段、中段、出水段、次级进水段、次级中段、次级出水段、泵轴、正叶轮、正导叶、反叶轮、反导叶和导流管，泵轴与电机连接且依次穿过进水段、中段、出水段、次级出水段、次级中段和次级进水段，出水段的出水口通过导流管与次级进水段的进水口连接，正叶轮和正导叶为多组且位于中段内，反叶轮和反导叶为多组且位于次级中段内，正叶轮和正导叶与反叶轮与反导叶对称布置。本实用新型通过对称布置的叶轮转子部件减小了因平衡机构产生的容积损失，提高了泵的运行效率，大大提高了运行的可靠性，易损件少，安装维护更加方便。
