【专利】用于高炉冲渣水余热回收管路系统的水流换向阀组(专利号:201920948342.4)

专利号：201920948342.4
专利状态：有权
专利类型：[实用新型]
专利申请人：天津天钢联合特钢有限公司
专利分类号：F27D17/00(20060101)

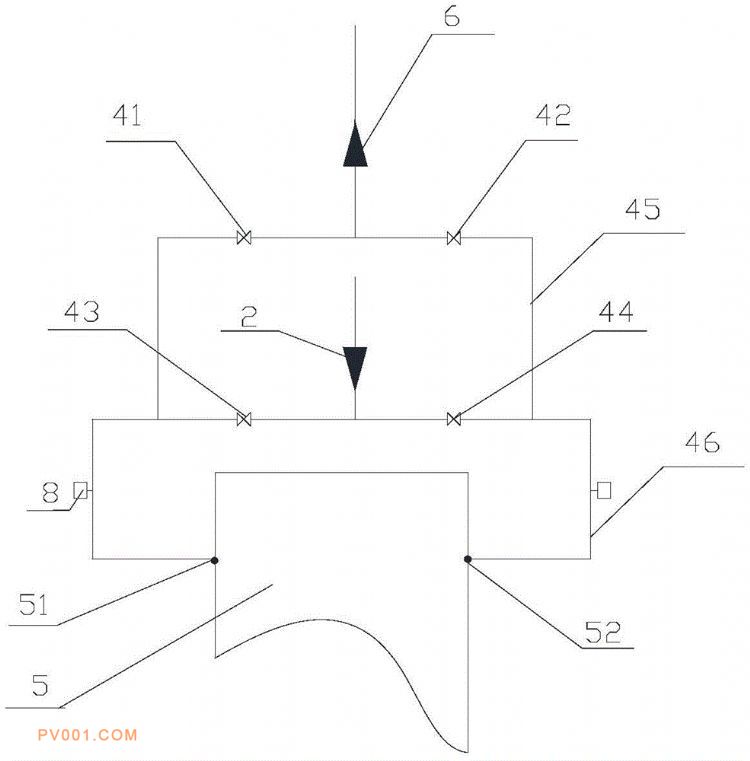

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型属于高炉炉渣余热回收技术领域，涉及一种用于高炉冲渣水余热回收管路系统的水流换向阀组，包括阀组一、阀组二、管道一和管道二；阀组一包括串联在管道一上的截止阀一和截止阀二；阀组二包括串联在管道二上的截止阀三和截止阀四；管道一的两端与管道二连通从而使阀组一和阀组二并联。所述高炉冲渣水余热回收管路系统包括高炉冲渣水主管道、引流管道、增压泵、换热器及回流管道；所述水流换向阀组设在增压泵与换热器之间。用于定期切换进入换热器水流的方向，以避免高炉渣颗粒在换热器沉积；达到防止在换热器内表面结垢以及防止在换热器流道内交叉接触点的部位渣粒、渣棉等堵塞，从而保证高炉冲渣水余热回收系统长时间可靠运行。
