【专利】一种卧式离心泵抽水装置(专利号:201921193366.X)

专利号：201921193366.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江门市冠申泵业有限公司
专利分类号：F04D13/06(20060101)

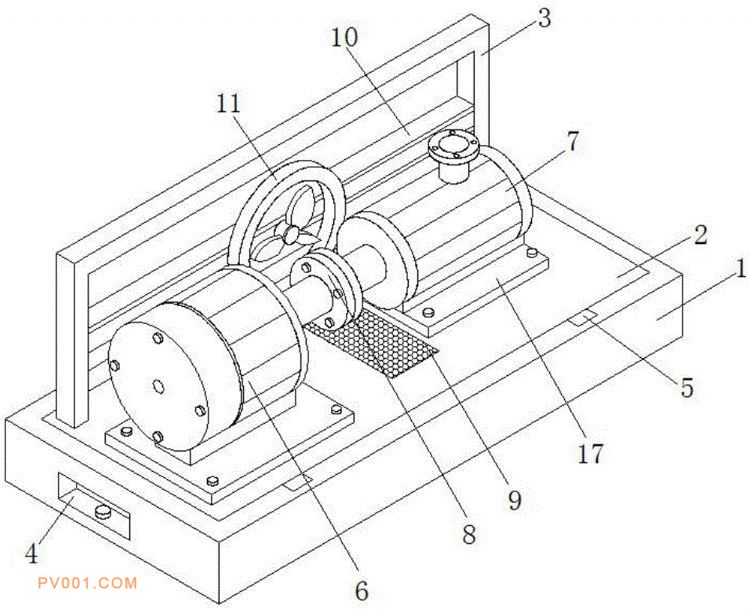

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种卧式离心泵抽水装置，包括支撑板、升降承载板和倒U形杆，所述支撑板两侧面均对称开设有安装槽，两组所述安装槽内均螺纹贯穿连接有紧固螺栓，所述支撑板顶端面开设有复位凹槽，且所述复位凹槽内嵌设有升降承载板，所述升降承载板顶端面一侧设置有电机，所述电机一侧且位于升降承载板顶端面设置有泵体，所述电机和泵体底端面均焊接有安装支座，两组所述安装支座四角均通过螺栓与升降承载板螺纹固定安装，所述电机的输出端通过法兰盘套与泵体连接，所述升降承载板顶端面后侧焊接有倒U形杆，所述倒U形杆的开口端朝向升降承载板。该卧式离心泵抽水装置，能够防止潮湿，提高使用寿命，可以推广使用。
