【专利】支架便于拆卸的底阀(专利号:201921166498.3)

专利号：201921166498.3
专利状态：有权
专利类型：[实用新型]
专利申请人：铜陵天海流体控制股份有限公司
专利分类号：F16K51/00(20060101)

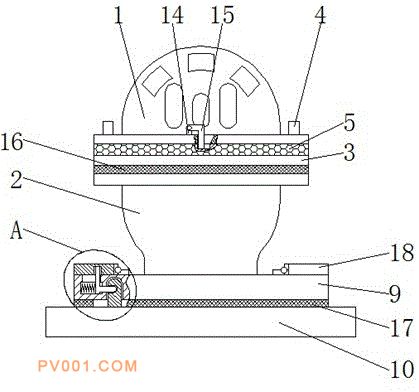

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了支架便于拆卸的底阀，包括底阀本体，所述底阀本体的底部设置有与底阀本体配合使用的支架，所述底阀本体的底部固定连接有横板，所述支架的顶部固定连接有竖块，所述竖块的顶部贯穿至横板的顶部，所述横板的表面开设有凹槽，凹槽的内部设置有活动板，活动板的顶部和底部均与凹槽的内壁滑动连接。本实用新型通过设置底阀本体、支架、横板、竖块、活动板、活动杆、第一弹簧、卡块、底座、安装板、固定块、第二弹簧和定位块的配合使用，解决了现有的底阀在拆卸支架的过程中，大多是使用工具对支架进行拆卸，拆卸过程繁琐的问题，该支架便于拆卸的底阀，具备便于拆卸支架的优点，提高了底阀的实用性。
