【专利】一种自吸泵吸水装置(专利号:201921192262.7)

专利号：201921192262.7
专利状态：有权
专利类型：[实用新型]
专利申请人：江门市冠申泵业有限公司
专利分类号：F04D9/02(20060101)

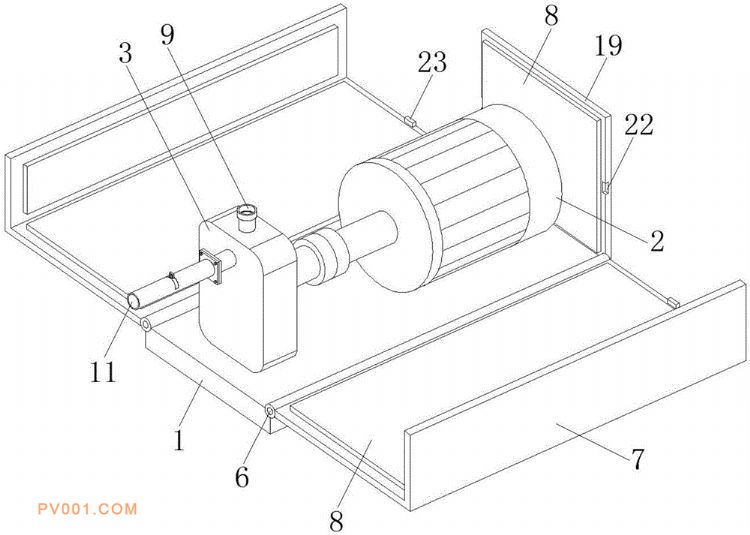

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种自吸泵吸水装置，包括底座、电机和吸水座，所述电机和吸水座一体化构造，二者的底壁均与底座的顶壁固定焊接，所述底座的底壁开有容纳槽，所述容纳槽内腔顶壁的四角均固定焊接有竖直块，四组所述竖直块远离底座的一侧均连接有斜块和橡胶片，所述吸水座远离电机的一侧固定焊接有进水管，其顶壁固定焊接有出水管，所述进水管远离吸水座的一侧设有硬质管，所述硬质管的外侧壁上开有与卡合片卡合的槽孔。该自吸泵吸水装置，通过设置了卡合片、连接块和金属滤网，当被吸入的水经过硬质管时，其内含有的固体块状杂质会被金属滤网分离出来，从而避免固体块状杂质进入该装置内而损坏装置。
