【专利】一种新型磁锁闸阀(专利号:201921294208.3)

专利号：201921294208.3
专利状态：有权
专利类型：[实用新型]
专利申请人：黄登才
专利分类号：F16K27/08(20060101)

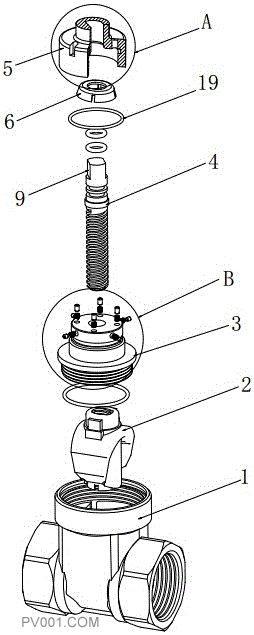

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型一种新型磁锁闸阀，包括阀体、闸板、阀盖、阀芯杆和阀帽；所述阀帽上设置有定位连接孔，定位连接孔内设置有定位扁方槽，所述阀芯杆上端设置有与定位扁方槽匹配的扁方部、通过扁方部与阀帽形成定位卡接；所述阀盖上设置有与定位连接孔对应匹配的连接部，所述连接部圆周均匀设置有若干安装孔，所述定位连接孔内壁设置有可与安装孔实现对应的环形定位槽；所述安装孔内安装有定位连接装置，定位连接装置包括弹簧、定位销。本实用新型可以避免传统阀帽与阀盖之间采用销栓连接造成使用脱落的情况，同时这种连接方式使阀芯杆与阀体之间不用抵靠定位，避免了启闭过程中阀芯杆与阀体间存在抵靠摩擦力的情况，方便了使用。
