【专利】微型电动调节阀(专利号:201921181279.2)

专利号：201921181279.2
专利状态：有权
专利类型：[实用新型]
专利申请人：西安科瑞自动化有限责任公司
专利分类号：F16K27/00(20060101)

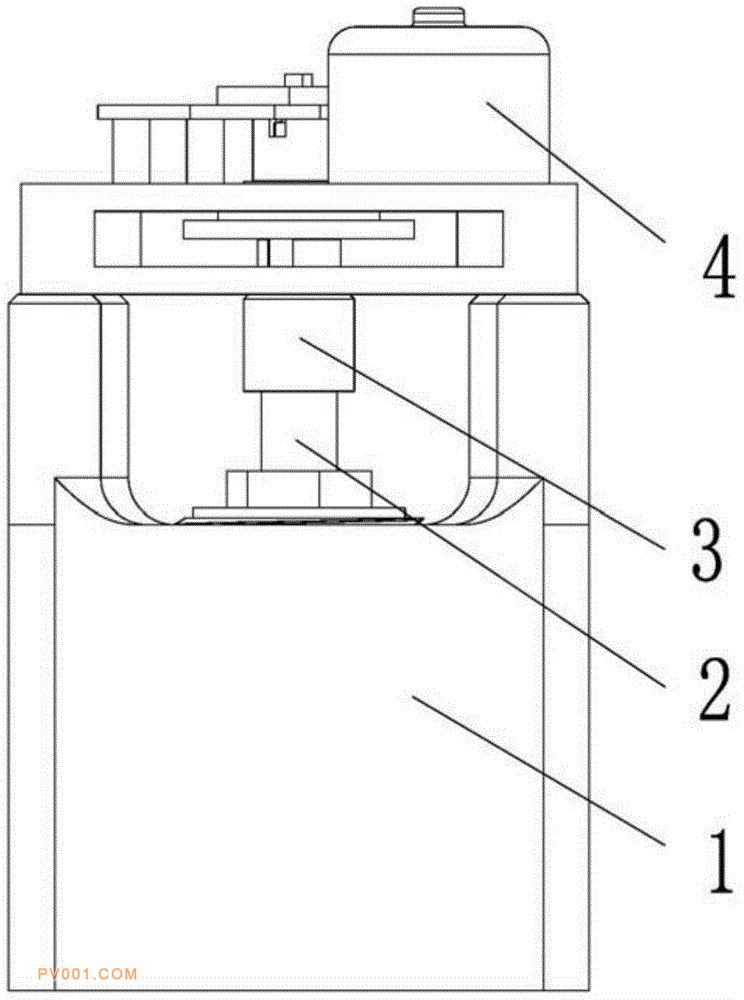

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种微型电动调节阀，解决现有煤粉取样阀采用电动球阀，导致卡阀、关闭不严漏气的问题。该微型电动调节阀，包括微型电动执行器、水龙头陶瓷阀芯和阀体；阀体包括阀体本体，阀体本体的顶端设置有多个支柱，阀体内设置有安装腔体，侧面设置有出气孔，底端设置有进气孔，出气孔和进气孔均与安装腔体连通；微型电动执行器设置在阀体本体顶端的支柱上，且与支柱固定连接；微型电动执行器的输出轴与水龙头陶瓷阀芯固定连接，水龙头陶瓷阀芯设置在安装腔体内，用于阻断进气孔和出气孔之间的过流。
