【专利】一种带单向阀门螺牙气嘴(专利号:201921283956.1)

专利号：201921283956.1
专利状态：有权
专利类型：[实用新型]
专利申请人：李俊波
专利分类号：F16K24/00(20060101)

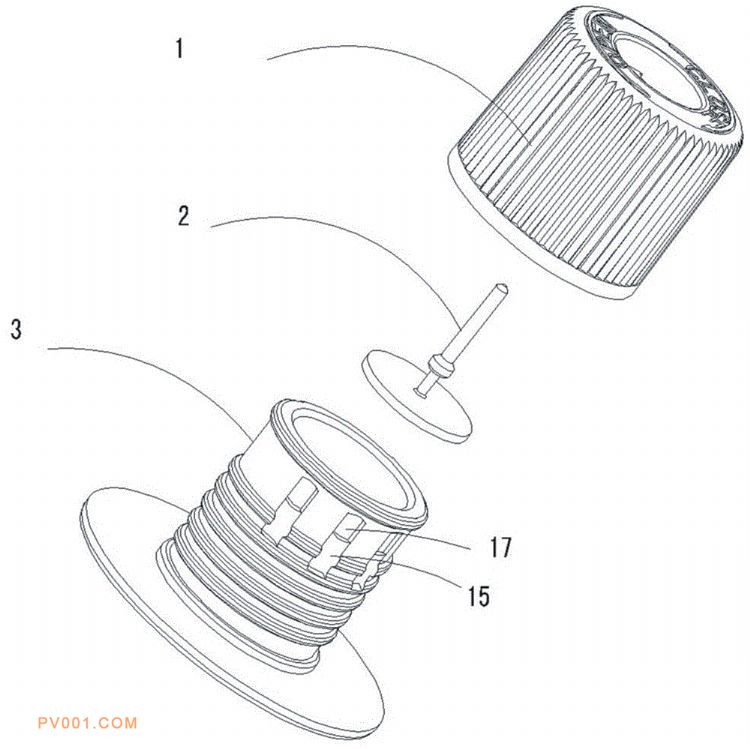

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及气嘴领域，提供一种带单向阀门的螺牙气嘴。该气嘴包括螺牙座、单向阀和螺牙帽。所述螺牙座下部设有内螺牙，上部设有限位块，内部设有通气孔，通气孔中部设有密封环；所述单向阀包括阀体和导向杆，所述导向杆上设有限位球，底部与阀体连接。所述阀体和密封环之间形成一个充气腔。所述螺牙帽顶部设有进气孔，进气孔四周设有充气嵌环，下部设有阀体固定孔，导向杆的限位球固定在阀体固定孔内，通过进气孔将单向阀和螺牙帽连接固定；螺牙帽两侧设有逸气槽，逸气槽和螺牙座上部完全契合。所述螺牙帽内壁设有外螺牙，螺牙帽通过外螺牙和内螺牙与螺牙座配合固定，所述限位块限制螺牙帽和螺牙座分离。
