【专利】一种燃气热水器用动铁芯式燃气比例阀(专利号:201920734512.9)

专利号：201920734512.9
专利状态：有权
专利类型：[实用新型]
专利申请人：广东铃木智能科技有限公司
专利分类号：F16K11/22(20060101)

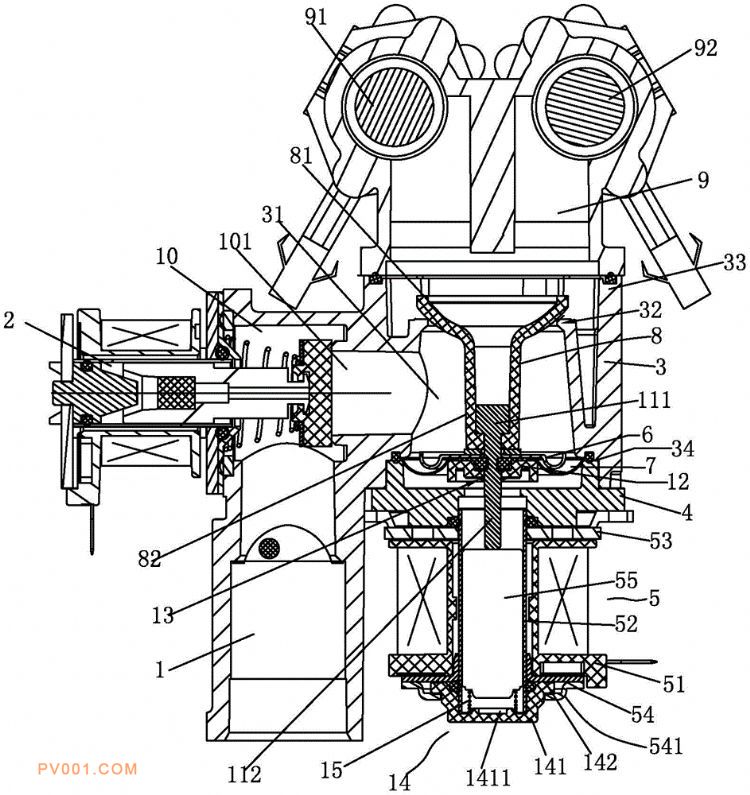

专利摘要：公开（公告）日:2020-04-21摘要:一种燃气热水器用动铁芯式燃气比例阀，包括进气管、电磁截止阀芯组件、比例阀体、阀盖、电磁比例阀驱动组件、托板、皮膜、比例阀芯、分段阀体和设在分段阀体上的第一电磁阀和第二电磁阀，阀杆包括头部和杆部，杆部设有环形卡槽；阀杆的杆部穿过连接杆部的连接孔并伸出连接杆部，阀芯、阀杆、托板和皮膜连接成一体；皮膜的环形卡边嵌入环形凹槽内，阀盖的接口插入沉孔内，阀盖与比例阀体固定连接；支架、阀盖和比例阀体连接在一起；连接杆部伸入导管内与铁芯配合；分段阀体与出气接口固定连接。横电磁阀座与比例阀体直接连接，进气管、横向电磁座和比例阀体一体成型制成，减小体积；工效高，比例阀芯由塑料材料制成，降低了成体，密封性能好。
