【专利】一种泵前立式过滤装置(专利号:201920704550.X)

专利号：201920704550.X
专利状态：有权
专利类型：[实用新型]
专利申请人：江油市沃田实业有限公司
专利分类号：B01D33/073(20060101)

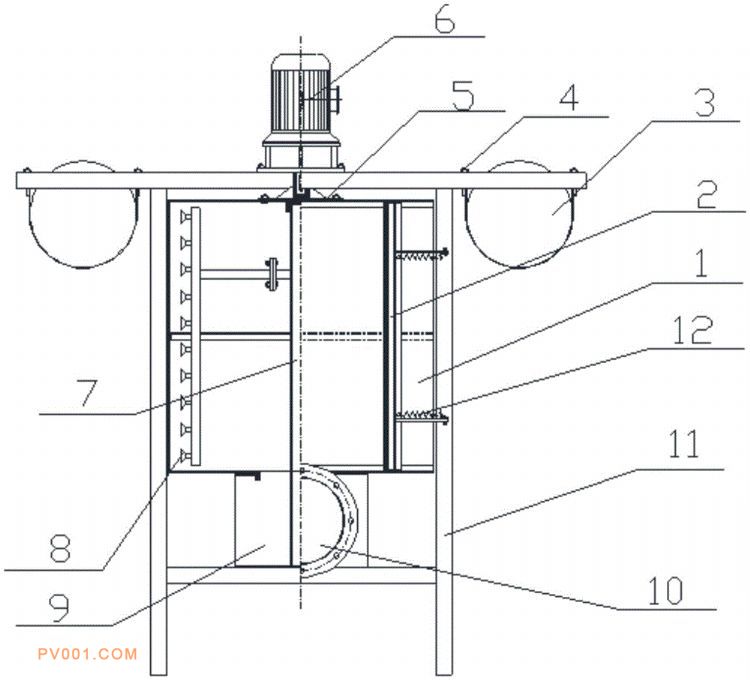

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种泵前立式过滤装置，包括筒体，筒体的筒壁为滤网；还包括转动装置和不锈钢支架，转动装置包括连接盘和电机，电机和所述连接盘由上向下依次固定于不锈钢支架中心轴上，电机通过连接盘转动滤网，不锈钢支架的两侧设有浮筒，浮筒通过浮筒抱箍平行固定于不锈钢支架的两侧。采用浮筒能适应的水面高度，使滤网半潜于水中，便于进水时排除滤网内空气，使得进水效果更好；便于旋转过程中，露出水面部分的已经脏了的滤网经露出水面部分的高压喷嘴喷洗，高压喷嘴喷出的水流在空中比喷在水里阻力小，使得露出水面部分的滤网清洗效果更好；电机通过连接盘缓慢转动滤网，不停地经过清扫毛刷和高压喷嘴喷水清洗，避免滤网堵塞。
