【专利】一种隔膜泵的泵头结构(专利号:201921418838.7)

专利号：201921418838.7
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波强生电机有限公司
专利分类号：F04B43/02(20060101)

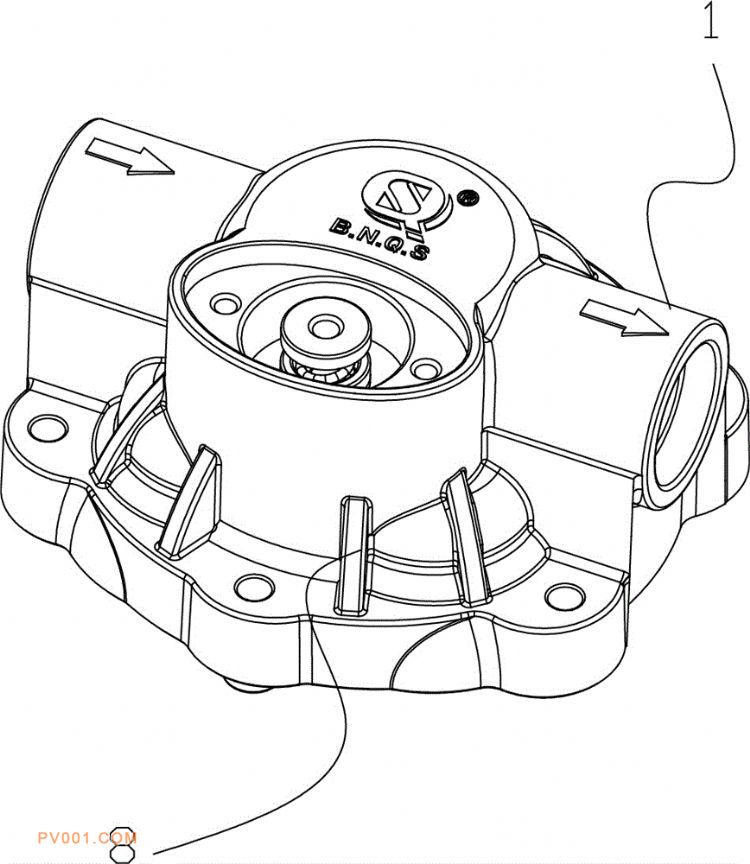

专利摘要：公开（公告）日:2020-04-21摘要:一种隔膜泵的泵头结构，包括泵头组件和与该泵头组件配合的隔膜室，隔膜室包括位于中部的排出腔和在排出腔周向设置的若干吸入腔，在吸入腔上开设吸入口，在排出腔上设置有排出口；通过所述隔膜室和所述泵头组件的密封配合，使得在泵头组件和隔膜室之间形成排出腔腔室和与吸入腔对应数量的吸入腔腔室；在吸入腔腔室的的侧壁上设置有向吸入腔的吸入口位置方向延伸的压接部分，压接部分与吸入腔的顶壁顶靠，吸入口位于压接部分的一侧。本实用新型的泵头结构在应用与隔膜泵时，使得即使在气泡存留于泵室中时也能够排出气泡，因此，可以显著降低因气泡滞留在泵室内部造成的噪音。
