【专利】一种沼气用新型管道泵(专利号:201921374612.1)

专利号：201921374612.1
专利状态：有权
专利类型：[实用新型]
专利申请人：无锡高卓流体设备有限公司
专利分类号：F04B35/04(20060101)

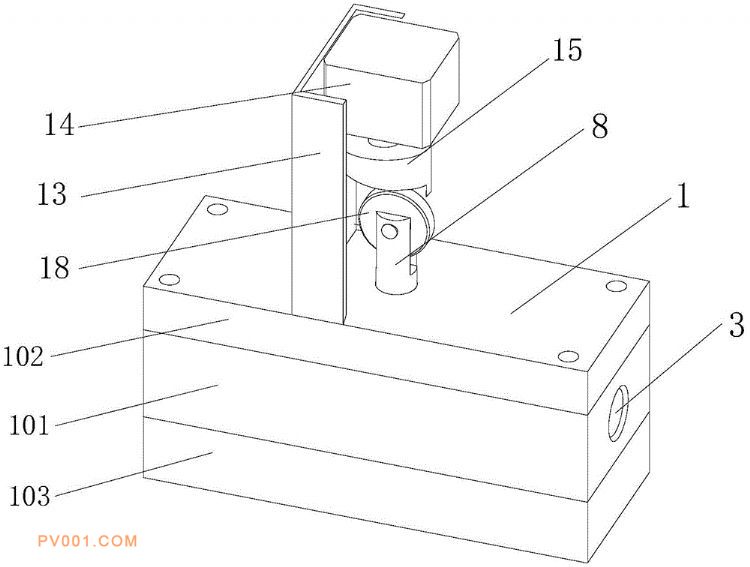

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型属于管道泵技术领域，尤其为一种沼气用新型管道泵，包括泵主体、第一单向阀和第二单向阀，所述泵主体是长方体结构，所述泵主体一端的水平方向上设有进气螺纹孔，所述泵主体另一端的水平方向上设有出气螺纹孔，所述泵主体的中部设有垂直的压缩缸，进气螺纹孔的顶端通过第一单向阀连通压缩缸的顶端，出气螺纹孔的底端通过第二单向阀连通压缩缸的底端。本实用新型通过电动机转动时带动环形凸轮转动，环形凸轮边沿的顶面会通过推杆压迫活塞沿着压缩缸向下移动，此时第一单向阀在进气螺纹孔中的沼气压力下以及活塞移动时产生的负压力作用下开启，进气螺纹孔中的沼气通过第一单向阀进入压缩缸的顶端，具有高效、节能的优点。
