【专利】一种水泵叶轮拆卸用夹具(专利号:201921143549.0)

专利号：201921143549.0
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州市苏水实业发展有限公司
专利分类号：B25B11/00(20060101)

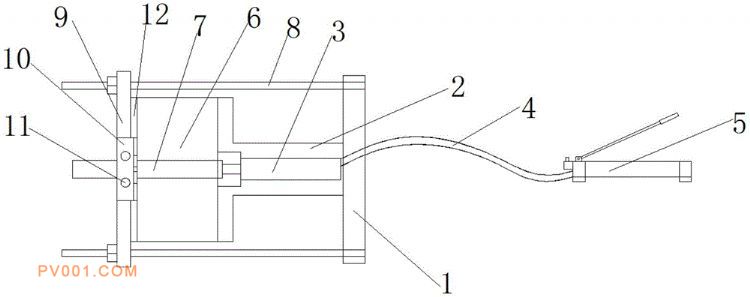

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种水泵叶轮拆卸用夹具，包括支撑板、推座、液压缸、油管、手动液压泵、叶轮、轮轴、螺杆、压臂、压环、限位杆和橡胶垫，推座的左侧面与叶轮右侧面接触，轮轴的右端放置于推座的左侧中心凹槽中，使得轮轴的右端与液压缸的活塞杆左端接触，压臂对称固定连接在压环上下，与叶轮的右侧面接触，旋转螺杆上的螺母，能够使压臂和压环向右压紧，将叶轮固定，并且使轮轴与液压缸的活塞杆处于同一水平线上，反复按压手动液压泵的把手使液压缸的活塞杆不断伸出，直至叶轮与轮轴脱离，液压缸的活塞杆伸出时，压臂和压环将叶轮固定，叶轮上受力最大的的为与限位杆接触的轮毂部分，防止叶轮的叶片损坏。
