【专利】一种球阀(专利号:201920790292.1)

专利号：201920790292.1
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波联大塑料管件有限公司
专利分类号：F16K5/06(20060101)

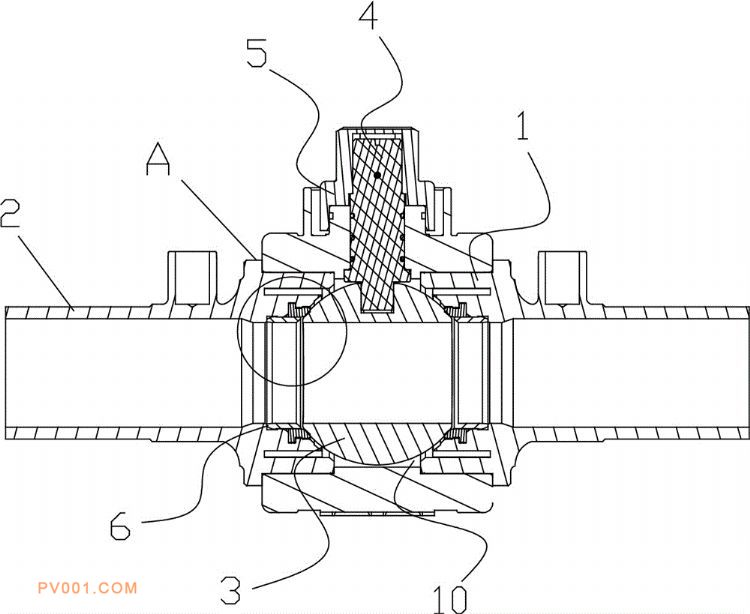

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种固定式PE球阀,包括阀体、球体、操作机构、和连接操作机构和球体的阀杆，阀体轴向的两侧设置流体管道，所述流体管道的内侧壁上设置有一扣槽，一衬套设置在所述流体管道的内侧壁上，且所述衬套包括扣部和与所述扣部连接的主体部分，所述扣部扣入所述扣槽；所述主体部分和所述流体管道的内侧壁之间形成安装间隙，在所述安装间隙处的内侧壁上设置有定位槽，在所述定位槽内设置有密封环，所述密封环被压紧在所述衬套外壁和所述流体管道的内侧壁之间。本实用新型大大简化了流体管道、密封环和衬套的安装步骤，提高了整个球阀的组装效率；此外，本申请大大提高了密封环和球体之间的密封性能。
