【专利】密封性好的球阀(专利号:201921166494.5)

专利号：201921166494.5
专利状态：有权
专利类型：[实用新型]
专利申请人：铜陵天海流体控制股份有限公司
专利分类号：F16K5/06(20060101)

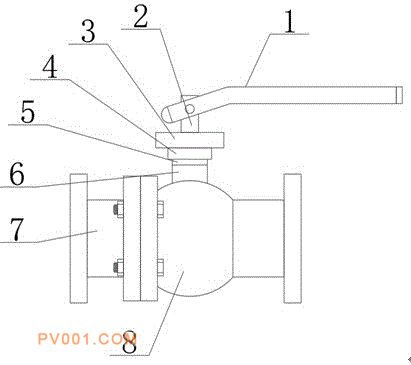

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了密封性好的球阀，包括阀杆、法兰、球阀外壳体和球体，所述球体转动设置在所述球阀外壳体的内部，所述法兰固定设置在所述球阀外壳体的一端，所述球阀外壳体的上端固定设置有滑筒，所述滑筒的上端固定设置有辅助密封机构，所述辅助密封机构的上端设置有固定板，所述固定板的中部开设有轴孔，所述阀杆的上端伸出所述轴孔，且伸出端端部设置有转动件，所述转动件包括圆弧面固定块、铁板和第一手柄；通过设计转动件和滑槽，利用第二密封圈接触并挤压辅助密封机构实现防水密封，相比较传统的密封圈，该结构使得密封圈的防水性不受密封垫边缘磨损的影响，无需经常更换密封圈，节省了人力物力，为生产生活提供了有效保障。
