【专利】一种全变频热泵干衣机的热泵系统及全变频热泵干衣机(专利号:201920474144.9)

专利号：201920474144.9
专利状态：有权
专利类型：[实用新型]
专利申请人：宁波吉德电器有限公司
专利分类号：D06F58/20(20060101)

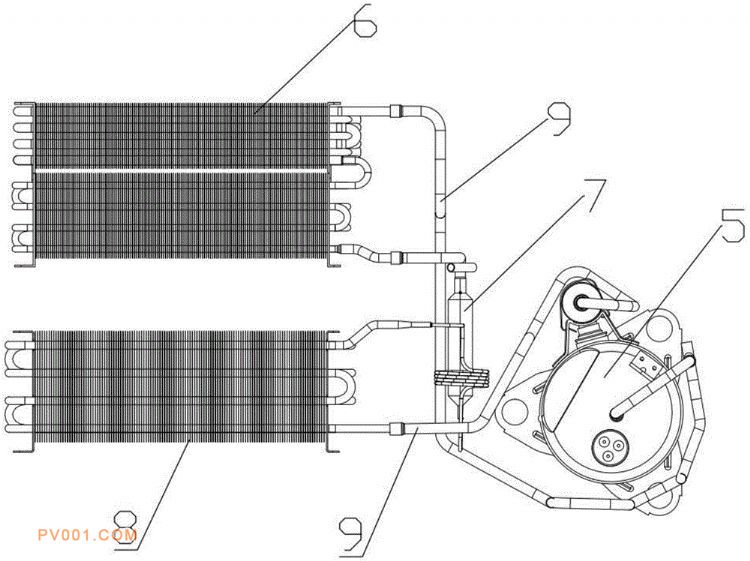

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供了一种全变频热泵干衣机的热泵系统及全变频热泵干衣机，所述热泵系统包括首尾依次连接的压缩机、冷凝组件、节流装置、蒸发组件，所述冷凝组件在靠近冷媒进口的换热盘管的管径大于冷凝组件在靠近冷媒出口的换热盘管的管径，和/或所述蒸发组件在靠近冷媒进口的换热盘管的管径小于蒸发组件在靠近冷媒出口的换热盘管的管径；本实用新型所述的一种全变频热泵干衣机的热泵系统及全变频热泵干衣机，通过缩小冷凝组件在靠近冷媒出口的换热盘管的管径、缩小蒸发组件在靠近冷媒进口的换热盘管的管径，使得液态的冷媒介质能够与换热管路充分接触，提高换热盘管内部空间的利用率，有利于提高热泵干衣机的热泵系统的换热效率。
