【专利】一种新型旁路阀(专利号:201920948127.4)

专利号：201920948127.4
专利状态：有权
专利类型：[实用新型]
专利申请人：河南谨希流体设备有限公司
专利分类号：F16K3/24(20060101)

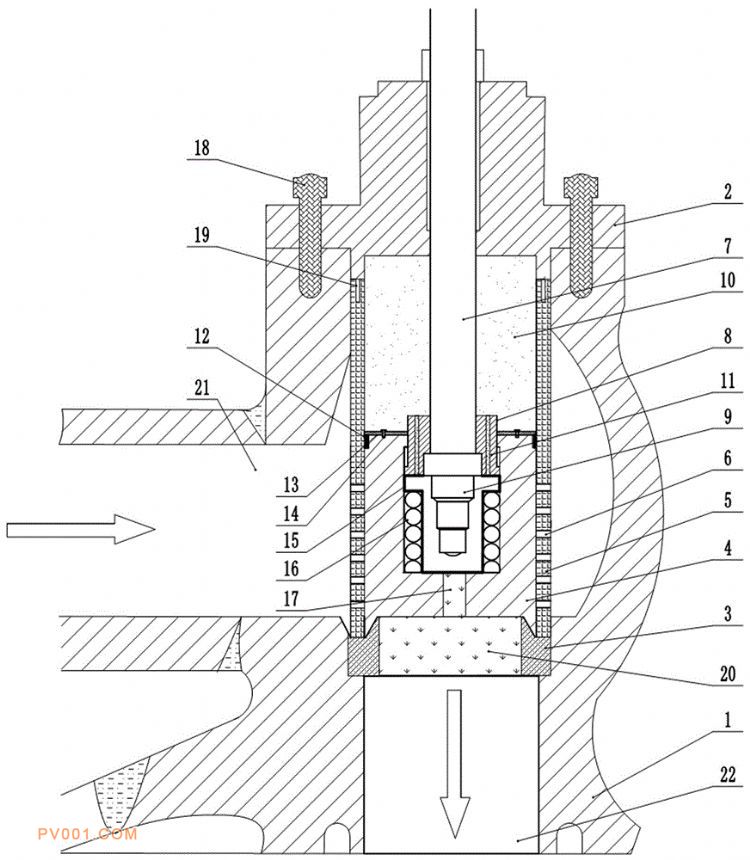

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型提供一种新型旁路阀，包括阀体和阀盖，阀盖安装在阀体的顶部；阀体的侧面设有气流入口，底部设有气流出口；阀体内部设有阀座，阀体上设有沉台，阀座的顶面不高于气流入口；阀体内部设有笼套，笼套座设在阀座上，笼套上对应气流入口处沿周向开设有若干层气流孔；笼套的内部设有阀芯，阀芯的顶部与笼套、阀盖形成泄压区；阀芯的内部设有预启阀，预启阀的预启阀芯与贯穿阀盖的阀杆连接，预启阀的预启阀体上设有导流孔；阀芯底部通过防侵蚀结构座设在阀座上，阀芯的底部设有泄流孔。本实用新型中阀芯与阀座通过防侵蚀结构配合，可有效保护阀芯、阀座不受高压气流侵蚀；通过在阀芯内部设置预启阀，提升了阀芯阀座之间配合的紧密性。
