【专利】一种应用于喷雾器上的泄压阀(专利号:201921458053.2)

专利号：201921458053.2
专利状态：有权
专利类型：[实用新型]
专利申请人：台州信溢农业机械有限公司
专利分类号：F16K17/04(20060101)

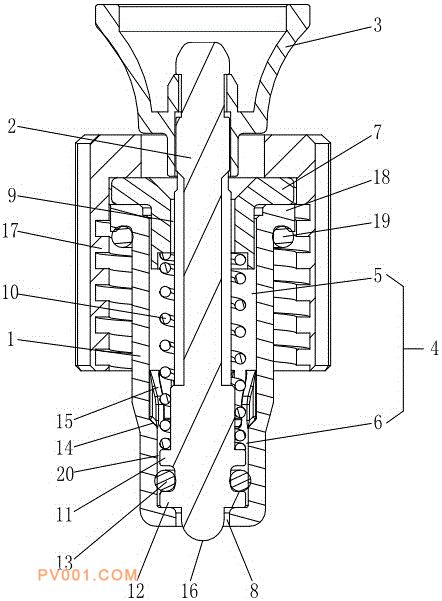

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种应用于喷雾器上的泄压阀，包括阀体、阀杆与阀帽，所述阀体的顶面朝向底面形成了内腔，所述内腔形成了上腔室与下腔室，所述上腔室的内径大于下腔室的内径；所述阀体的顶面安装有法兰座，所述阀体的底部设有进气孔，所述法兰座的中心设有泄气孔；所述阀杆穿设于泄气孔并延伸至进气孔，且阀杆的外径小于泄气孔的孔径，所述阀杆上套设有弹簧，弹簧的下端抵在阀杆下部的挡板上，上端抵在法兰座上，所述阀杆的下部设有法兰板，所述法兰板的底面贴合在内腔的底面；所述阀杆上套设有密封圈，所述密封圈贴合密封在下腔室的腔壁；所述阀帽安装在阀杆的顶端；所述进气孔、下腔室、上腔室以及泄气孔共同形成了泄压通道。本实用新型的应用于喷雾器上的泄压阀，它可以提高泄压准确性，避免在泄气口冒气泡。
