【专利】一种用于输送气态介质的止回阀(专利号:201921457104.X)

专利号：201921457104.X
专利状态：有权
专利类型：[实用新型]
专利申请人：聊城职业技术学院
专利分类号：F16K15/06(20060101)

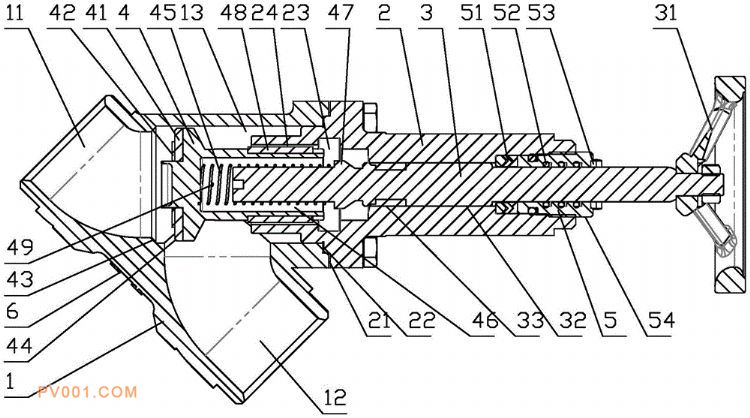

专利摘要：公开（公告）日:2020-04-21摘要:一种用于输送气态介质的止回阀，包括：阀瓣，所述阀瓣与阀杆的内端之间设有弹簧，所述弹簧设在阀瓣内部的弹簧安装孔内，弹簧套设在阀杆外侧，弹簧一端与弹簧安装孔内壁相抵，弹簧另一端与阀杆上的凸台相抵，阀瓣前端安装有聚四氟乙烯垫片和平垫圈，所述聚四氟乙烯垫片的外侧设有锥口，所述进气口处的阀体内壁设有与锥口配合的锥面，所述阀瓣外侧的阀瓣槽内过盈装配有T型键，T型键安装在阀盖的键槽内。结构设计合理，密封可靠性强，对密封结构进行了优化，有效避免气体泄漏，内部结构的稳定性加强，降低故障的发生率，降低了维修成本。
