【专利】一种气动过载截止阀(专利号:201921328315.3)

专利号：201921328315.3
专利状态：有权
专利类型：[实用新型]
专利申请人：武汉福龙自动控制阀门有限公司
专利分类号：F16K15/04(20060101)

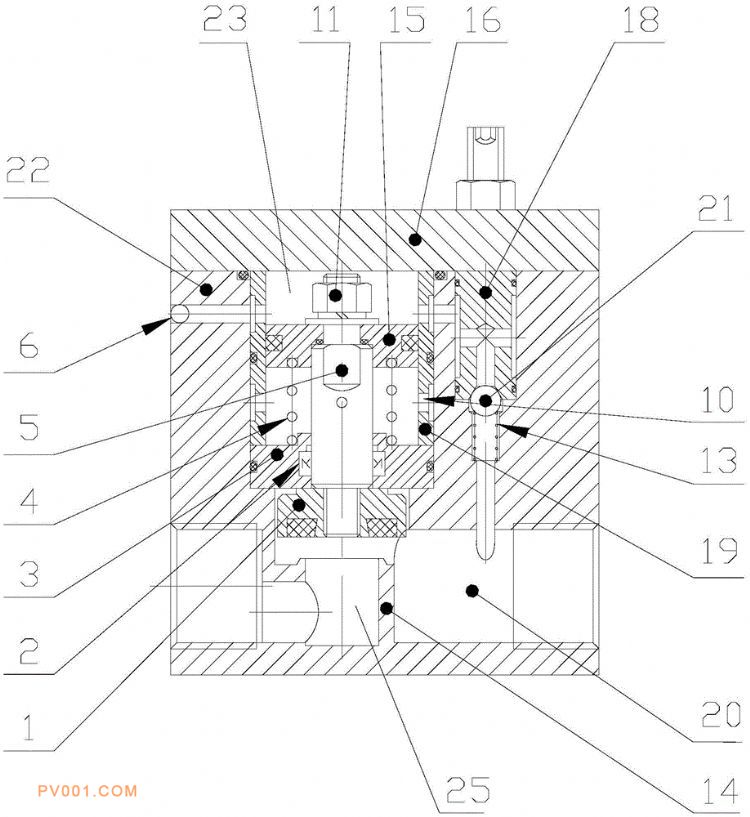

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种气动过载截止阀，包括阀体和盖板；所述盖板与阀体上端通过螺栓连接；所述阀体相对的两侧分别设有进气口和出气口，进气口上部开设有调压气室，调压气室内设有进气单向阀和排气单向阀，所述进气口上设有两条分别供进气口连通进气单向阀和排气单向阀的通道，出气口上部开设有控制气室，进气单向阀和排气单向阀分别与控制气室连通，控制气室内设有用于在气压过大时封堵出气口的活塞组件，阀体中部开设有与控制气室连通的用于活塞运动排气的活塞排气孔；调压气室上部与控制气室上部连通。能够有效应对负载增大，气压上升或气源压力过大等情况，可进行自动切断气源，保障管线上的其他设备安全及操作人员的安全。
