【专利】一种油田变频箱泵一体化供水设备(专利号:201921342177.4)

专利号：201921342177.4
专利状态：有权
专利类型：[实用新型]
专利申请人：宁夏振盐鑫盛通工贸有限公司
专利分类号：E21B43/20(20060101)

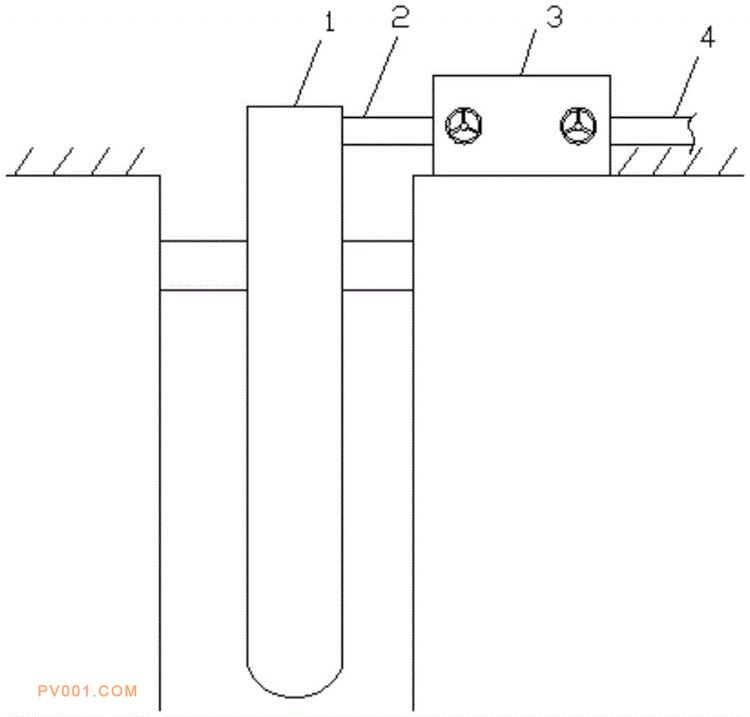

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及油田供水设备领域，尤其涉及一种油田变频箱泵一体化供水设备，该设备为一体结构，免去现场组装的麻烦，且可以降低故障率。包括置于油井中的供水管路，所述的供水管路上端部与第一连接管左端部相连通，第一连接管右端部与变频供水箱体相连接，变频供水箱体右侧与第二连接管相连接；变频供水箱体包括第一箱体，所述的第一箱体中设有内外排列的第一变频控制箱和第二变频控制箱，所述的第一变频控制箱串联于常用输水管路上，所述的常用输水管路两端部分别与第一连接管和第二连接管相连接，所述的第二变频控制箱串联于备用输水管路。它操作简单，使用方便，适用于多种场所。
