【专利】车辆用多路阀及其促动器装置(专利号:201920807892.4)

专利号：201920807892.4
专利状态：有权
专利类型：[实用新型]
专利申请人：认知控管株式会社
专利分类号：F16K11/085(20060101)

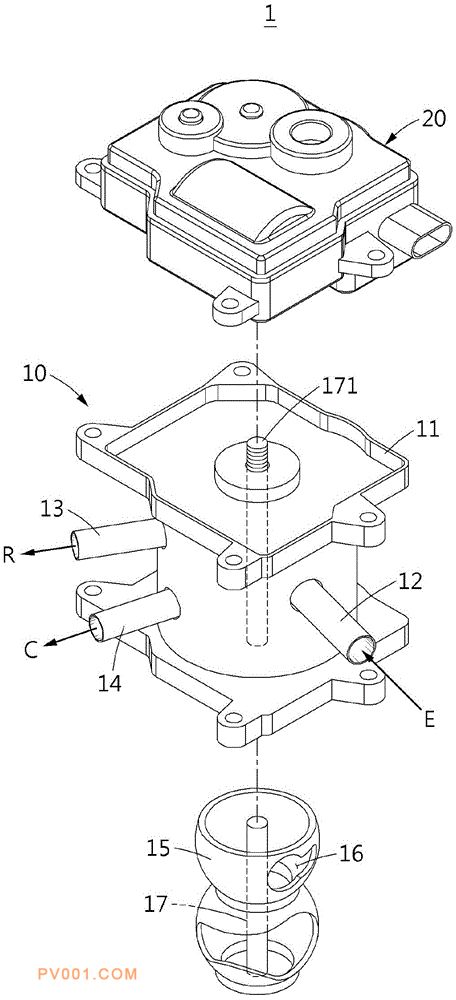

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种车辆用多路阀的促动器装置，通过设置阀来以多方向控制流体的流动，上述车辆用多路阀的促动器装置包括：促动器外壳，设置于阀的一侧；马达部，设置于促动器外壳的内部，用于产生驱动力；齿轮部，包括与马达部的马达轴相结合的驱动齿轮、与阀相连接来传递驱动力的输出齿轮以及向上述输出齿轮传递上述驱动齿轮的驱动力的至少一个传递齿轮；磁铁部，以环(Ring)形状设置于输出齿轮；以及检测部，与磁铁部隔开预设间隔，用于检测在磁铁部发生的磁场变化。根据上述结构，可通过提高磁场检测的线性度来提高检测准确率。
