【专利】一种粪便污物翻板式大通道阀门(专利号:201921010725.3)

专利号：201921010725.3
专利状态：有权
专利类型：[实用新型]
专利申请人：玄又玄(上海)科技中心(有限合伙)
专利分类号：F16K1/20(20060101)

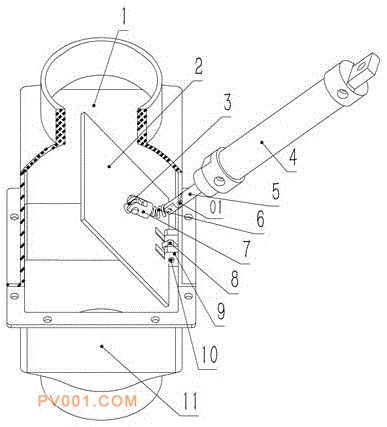

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及一种粪便污物翻板式大通道阀门，本实用新型涉及粪便污物专用阀门领域，也可应用于其他涉及到的具有粘稠、腐蚀性的污物阀门领域。具体为一种粪便污物翻板式大通道阀门，主要用于解决现有阀门不能满足具有粘稠、腐蚀性的粪便顺利通过等问题。该阀门主要包括：上阀体、阀板、阀板轴柱、气动缸筒、气动杆、弹性伸缩联轴器、万向联轴器、阀板轴耳、阀体轴耳、翻转轴、下阀体以及气动杆斜孔。本实用新型主要目的是通过优化改进阀门的外形结构以及增加连接部件，设计出一种新型大通道阀门，用来符合粪便污物等具有粘稠性、腐蚀性特殊工况使用。
