【专利】一种大流量的二维活塞式流量伺服阀(专利号:201920391224.8)

专利号：201920391224.8
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江工业大学
专利分类号：F15B13/02(20060101)

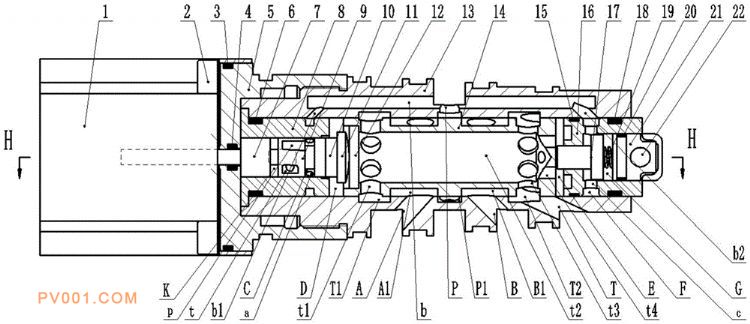

专利摘要：公开（公告）日:2020-04-21摘要:大流量的二维活塞式流量伺服阀，二维活塞上装有同心环、推力轴承并与压套装配成一个整体；压板连接阀芯固连，阀芯可轴向移动地安装在阀套内，调节活塞可轴向移动地安装在敏感腔环内并一同插入阀套内；二维活塞可转动也可轴向移动地设置在力矩马达内，并且通过压板与阀芯相抵触；同心环、二维活塞壳、第二轴肩将阀套内腔密封形成敏感腔，高压槽和低压槽通过二维活塞壳上的斜槽与敏感腔沟通，敏感腔压力由高压槽和低压槽与斜槽相交的两个微小弓形面积串联的液压阻力半桥控制，高压槽和高压通孔通过控制油道与高压流道相通，高压流道沟通进油口P；二维活塞的第二轴肩、第三轴肩和二维活塞壳将阀套内腔气密围成高压控制腔，高压控制腔和高压槽沟通。
