【专利】一种验证油泵类产品轴向力的齿轮箱(专利号:201911227689.0)

专利号：201911227689.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：无锡职业技术学院
专利分类号：F16H57/023(20120101)

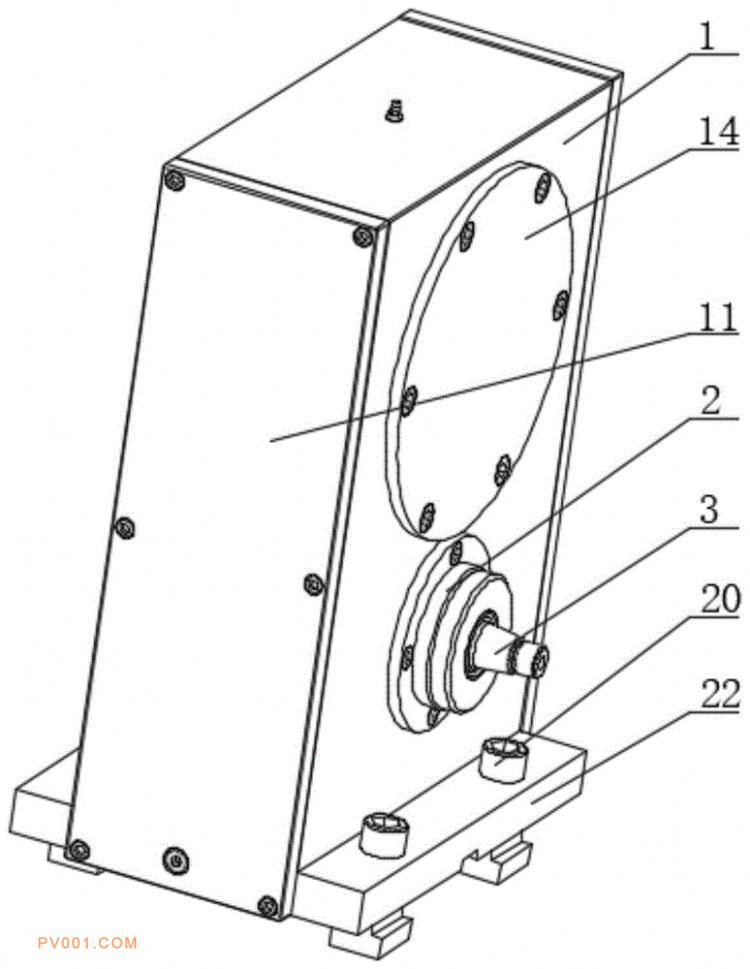

专利摘要：公开（公告）日:2020-04-21摘要:一种验证油泵类产品轴向力的齿轮箱，包括壳体，壳体的截面成“回”字型结构，壳体的底部前后端向外延伸有折边，折边处通过T型块螺钉安装有T型块，壳体下方位置横向安装有驱动轴，驱动轴的前端通过第一油封和前轴承支撑安装有前盖，前盖通过第一螺钉锁紧在壳体上；位于前盖外部的驱动轴与试验台输出轴连接；驱动轴的后端通过第二油封和后轴承支撑安装有后盖，后盖通过第二螺钉锁紧在壳体上位于后盖外部的驱动轴上还安装有轴承锁；位于壳体内部的驱动轴上通过齿轮衬套安装有主动齿轮，与主动齿轮啮合有从动齿轮，从动齿轮与试验用的泵连接；壳体的两侧面均安装有侧板，工作可靠。
