【专利】一种用于多级泵静态压力测试的引压孔结构及其多级泵(专利号:201911283272.6)

专利号：201911283272.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：西安理工大学
专利分类号：F04D15/00(20060101)

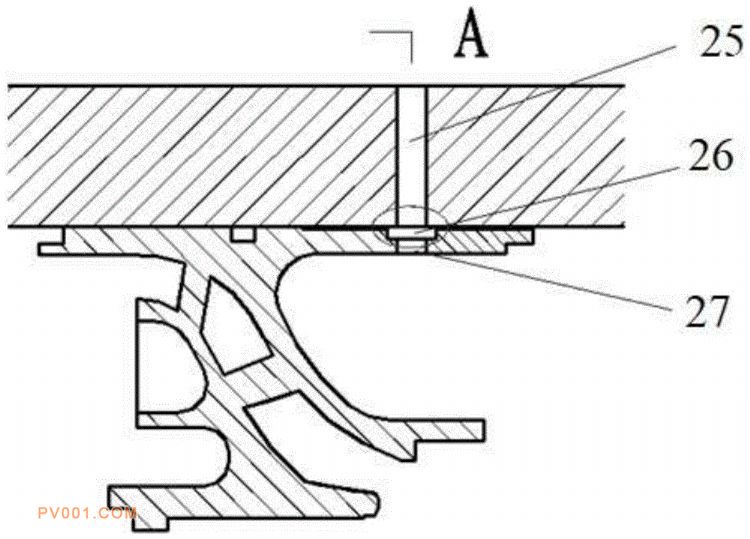

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开的一种用于多级泵静态压力测试的引压孔结构，包括开设在多级泵泵壳上的第一引压孔和扩压器壁面上的第二引压孔，第二引压孔开设有多个且位于同一周向，扩压器壁面外侧沿多个第二引压孔连线的周向开设有与第一引压孔对应的环形槽；本发明还公开了一种采用用于多级泵静态压力测试引压孔结构的多级泵。本发明一种用于多级泵静态压力测试的引压孔结构，避免了安装时泵壳孔与扩压器孔对中，简化了扩压器结构和安装过程；环槽内侧开设多个孔的方式，对压力进行了平均，有助于准确测量每一级的叶轮后压力。
