【专利】防火阀(专利号:201920658629.3)

专利号：201920658629.3
专利状态：有权
专利类型：[实用新型]
专利申请人：上海绵江暖通设备有限公司
专利分类号：F16K1/22(20060101)

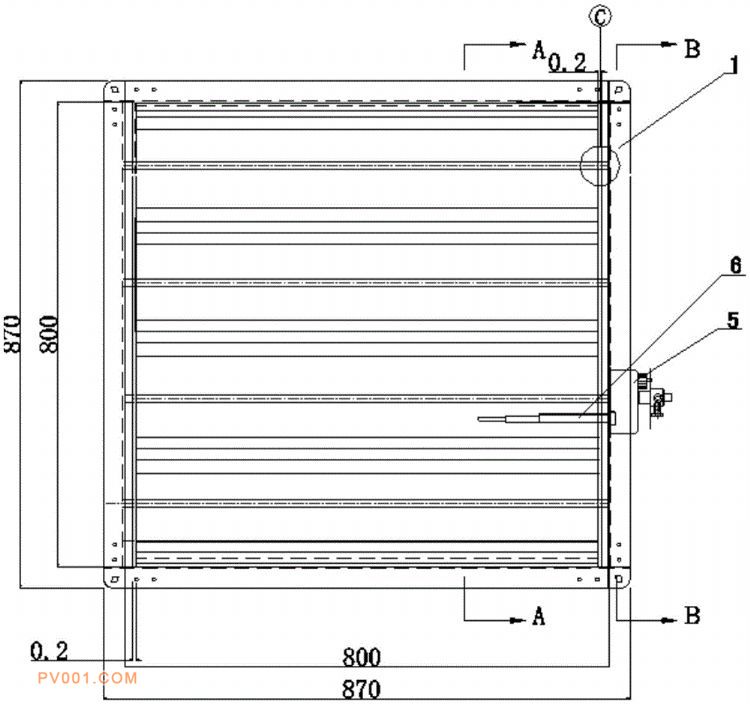

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种防火阀，包括阀体，所述阀体包括用于安装叶片轴的挡板，所述挡板内设置数个叶片轴，所述叶片轴上设置叶片，其中一个叶片轴的外侧设置防火阀执行机构，所述防火阀执行机构上安装设置在阀体内部的70°圆头温感器，平行排列的各叶片通过连杆相连，所有叶片随受控的叶片轴转动，在阀体内两侧挡板的内侧设置弹簧片，所述弹簧片配合关闭的叶片将阀体密封。本实用新型提供的防火阀，通过设置支架密封条、叶片密封条、弹簧片，改善了叶片的密闭性。
