【专利】一种双速灌装阀(专利号:201921099367.8)

专利号：201921099367.8
专利状态：有权
专利类型：[实用新型]
专利申请人：珠海市宏晨隆科技有限公司
专利分类号：F16K1/36(20060101)

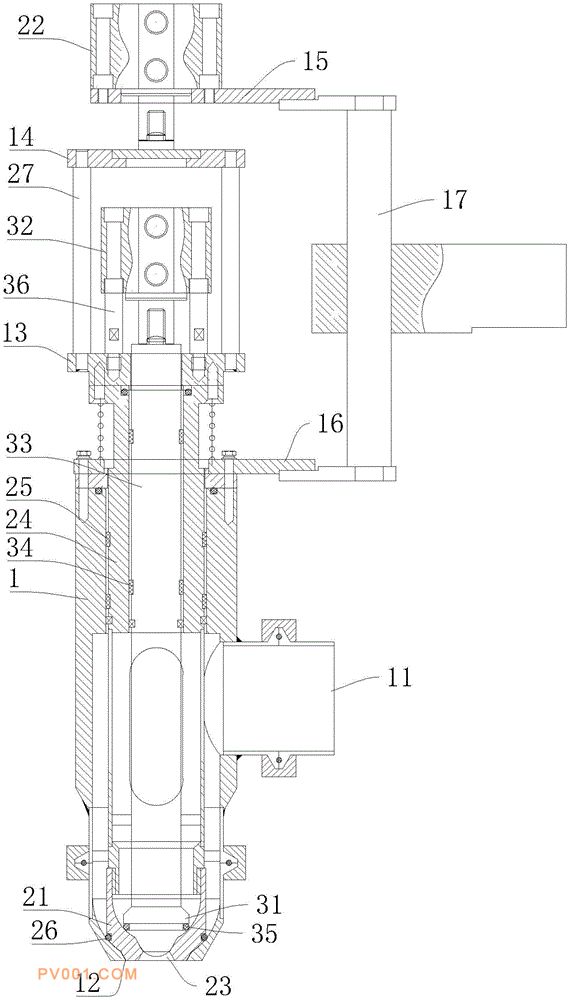

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种双速灌装阀，包括：阀体、第一阀芯、第二阀芯、用于驱动第一阀芯的第一气缸、用于驱动第二阀芯的第二气缸，阀体上设置有进料口和第一出料口，第一阀芯位于阀体内，第一阀芯的内部开设有中空的腔体，第一阀芯靠近第一出料口的末端开设有第二出料口，腔体一端连通第二出料口，腔体的另一端连通进料口，第二阀芯位于第一阀芯内。本技术方案通过在第一阀芯内设置小尺寸的第二阀芯，第二阀芯由独立的气缸驱动，通过第一阀芯的开闭实现大流量控制，当第一阀芯关闭时通过第二阀芯的开闭实现小流量控制，应用范围广。第一阀芯下移关闭后通过第二阀芯下移关闭使第一阀芯与第一出料口之间贴合得更紧密，有效避免了关闭后的滴漏问题。
