【专利】微型齿轮泵用组合型双唇油封(专利号:201911334098.3)

专利号：201911334098.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：西北橡胶塑料研究设计院有限公司
专利分类号：F16J15/3232(20160101)

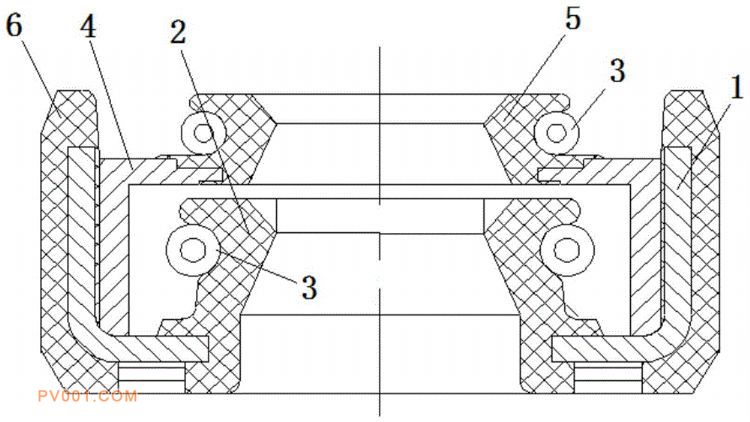

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及一种微型齿轮泵用组合型双唇油封，包括主唇体结构和附加唇体结构；所述主唇体结构包括外骨架，外骨架为环状结构，其截面为“L”形状，包括一体成型的水平段和竖直段，在水平段向上方向设置环形的主密封唇体，主密封唇体的外壁设置弹簧槽，弹簧槽内设置环形弹簧圈；所述附加唇体结构包括内骨架，内骨架为环状结构，其截面为倒“L”形状，包括一体成型的水平段和竖直段，内骨架的竖直段通过组合扣压镶嵌在外骨架的竖直段内，内骨架的水平段上设置环形的附加密封唇体，主密封唇体与附加密封唇体同心且密封内径相同。本发明双唇油封可与被密封齿轮泵轴紧密接触，防止介质泄漏，同时具有抗振动、耐高压，耐高、低温的优点。
