【专利】一种用于前置取力器的摆线内转子油泵装置(专利号:201911395490.9)

专利号：201911395490.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：綦江齿轮传动有限公司
专利分类号：F16H57/04(20100101)

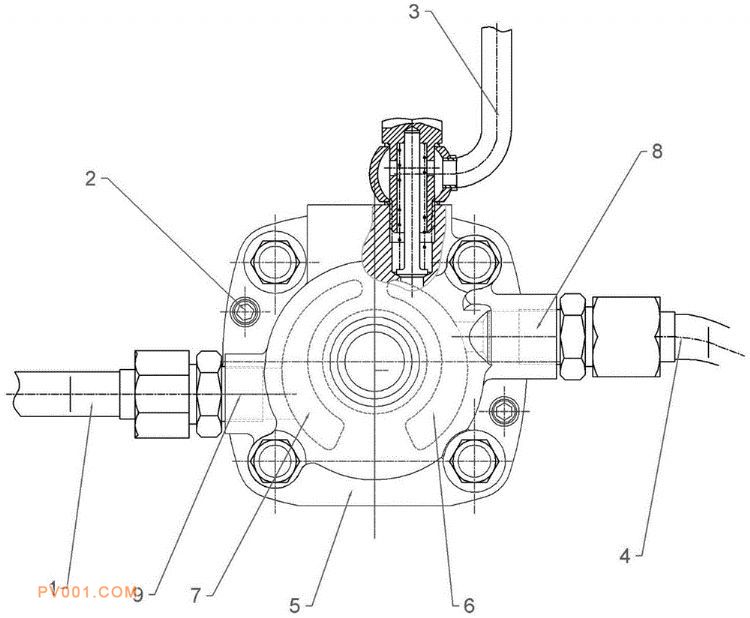

专利摘要：公开（公告）日:2020-04-21摘要:本发明属于油泵装置领域，具体涉及一种用于前置取力器的摆线内转子油泵装置，包括油泵壳体、驱动轴和配油盘，所述配油盘与油泵壳体连接，所述配油盘连接有进油管组件、出油管组件和回油管组件；还包括摆线齿轮内转子、摆线齿轮外转子和密封圈，所述油泵壳体内设有腔体，所述驱动轴穿过腔体；所述内转子位于腔体内且与驱动轴同轴固接，所述摆线齿轮外转子位于腔体内且与腔体转动配合；所述内转子和摆线齿轮外转子偏心设置；密封圈位于油泵壳体和配油盘之间。采用该装置可以更好的对前置取力器进行润滑，避免润滑油泄漏。
