【专利】隔膜式稳压阀(专利号:201921336964.8)

专利号：201921336964.8
专利状态：有权
专利类型：[实用新型]
专利申请人：江苏三蜂机器人有限公司
专利分类号：F16K1/00(20060101)

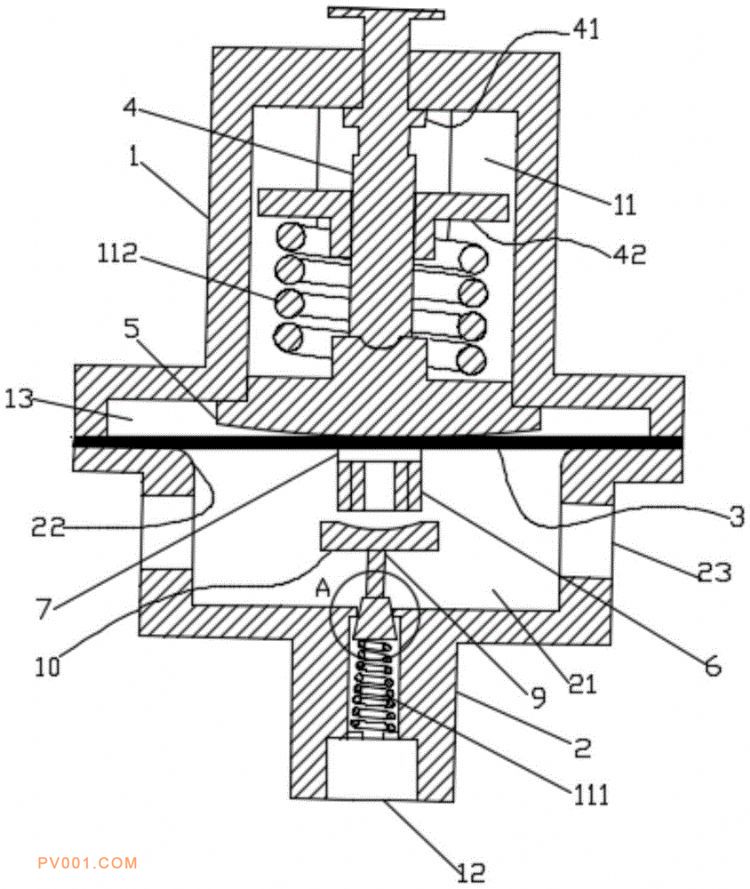

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种隔膜式稳压阀，其包括第一阀体、第二阀体、设置于第一阀体和第二阀体之间的弹性隔膜和阀销，阀销设置于第二阀体内，还包括推杆和推块，推块能在推杆的作用下朝向弹性隔膜移动，推杆穿过第一阀体的远离第二阀体一侧的表面，推块在与弹性隔膜相抵触一侧为朝向弹性隔膜突出的曲面，弹性隔膜的靠近第二阀体一侧设置有压管结构，压管结构包括相互套接的空心管，位于中部的空心管的长度不大于位于外部的空心管的长度，还包括与阀销连接的阀块，阀块用于控制进入稳压阀内的气流的导通和截止。本实用新型的稳压阀的弹性隔膜形变缓和均匀，有效避免了弹性隔膜局部变形过大影响稳定性的问题。
