【专利】一种支架操作阀组限位装置(专利号:201921333478.0)

专利号：201921333478.0
专利状态：有权
专利类型：[实用新型]
专利申请人：霍州煤电集团吕梁山煤电有限公司方山店坪煤矿
专利分类号：E21D15/44(20060101)

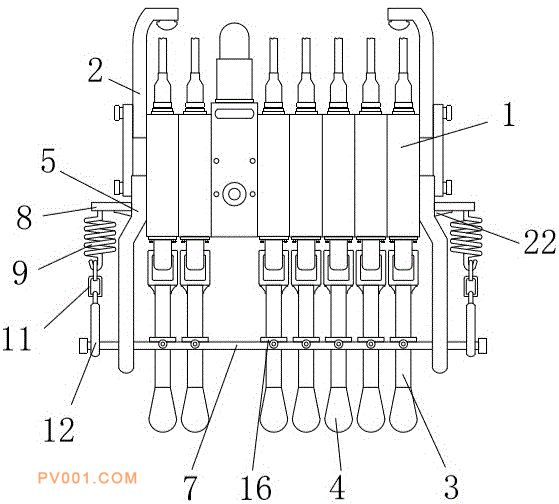

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种支架操作阀组限位装置，包括操作阀组本体和操作杆，所述操作阀组本体包括操作阀，且操作阀的数量为七个，七个所述操作阀的底端均安装有操作杆，所述操作阀组本体的左右两侧顶端均固定装配有支架，所述操作阀组本体的左右两侧底端均固定装配有侧板。通过弹簧和顶板的配合，通过第一套环和第二套环的配合，顶板对弹簧进行固定，第一套环拉动第二套环，第二套环通过转杆和连接杆拉动挂钩紧密的贴合到限位杆的外壁上，进一步对限位杆进行固定，使限位杆紧密的贴合到条形孔的内壁上，避免在使用的过程中限位杆松动失去限位的效果，加强对支架操作阀组的限位，减小误触的可能，增加安全性能，操作简单，实用性能强。
