【专利】一种管道系统安全超压保护阀(专利号:201911179082.X)

专利号：201911179082.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：闽南理工学院
专利分类号：F16K17/04(20060101)

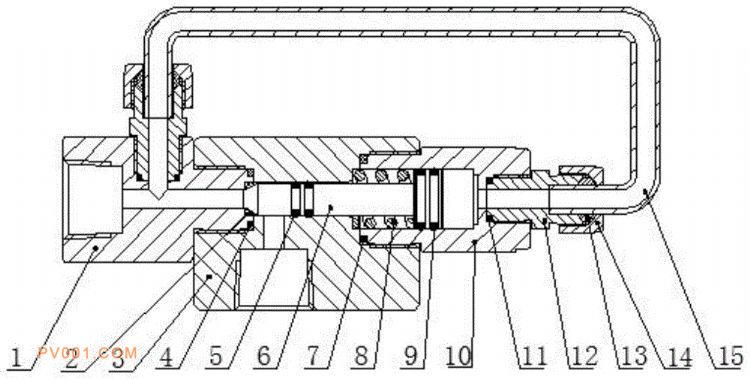

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种管道系统安全超压保护阀，包括工艺端接、阀座、壳体、阀芯、螺旋弹簧、腔体端接和连接管，工艺端接为三通管，工艺端接的一端设置有阀座，设置阀座一端的工艺端接与壳体之间可拆卸连接，壳体为三通结构，腔体端接与壳体的另一端可拆卸连接，阀芯位于腔体端接与壳体之间，螺旋弹簧套装于阀芯上，螺旋弹簧位于阀芯与壳体之间，腔体端接的另一端与连接管的一端连接，连接管的另一端与工艺端接的第二通孔连接。本发明解决了压力管道下游超压的问题。装置在不需借助外力或电子设备的情况下利用介质本身的压力为阀门开关提供动力，当系统压力升高达到一定值时自动关闭保护下游压力管道，从而实现结构功能的需要。
