【专利】一种高压差水控活塞式减压阀(专利号:201911135864.3)

专利号：201911135864.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：武汉大禹阀门股份有限公司
专利分类号：F16K17/04(20060101)

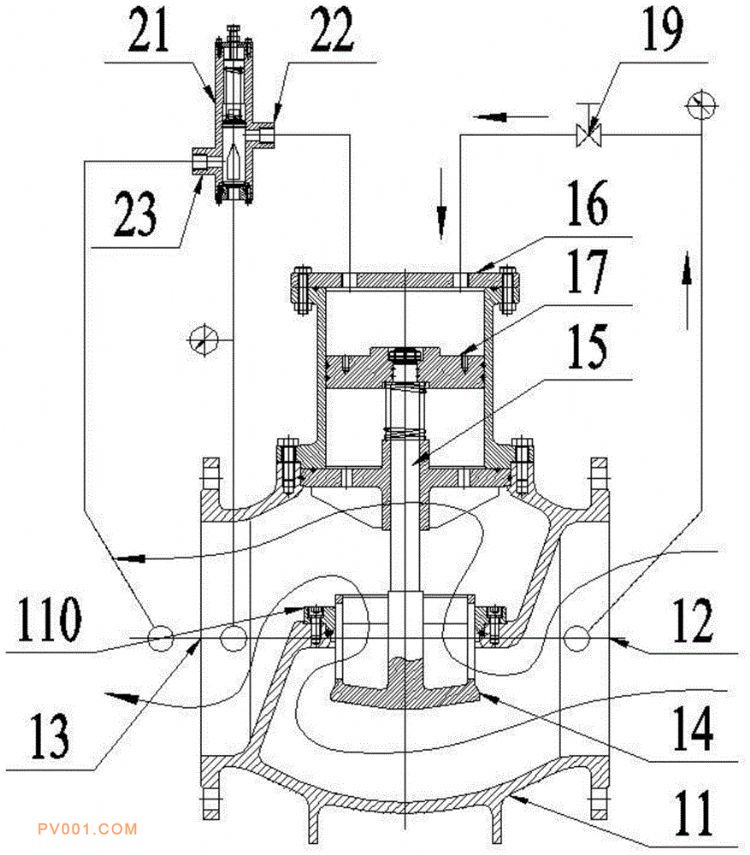

专利摘要：公开（公告）日:2020-04-21摘要:本发明涉及阀门结构技术领域，具体地指一种高压差水控活塞式减压阀。包括主阀；主阀阀体为具有进口流道和出口流道的中空腔室，主阀阀体内设置有主阀阀瓣；主阀阀瓣通过阀杆与活塞固连；活塞的下腔室与出口流道连通，还包括先导阀；先导阀包括导阀阀体；导阀阀体的进口通道与活塞的上腔室连通；导阀阀体的出口通道与出口流道连通；活塞的上腔室与进口流道连通；导阀阀体内设置有在出口流道压力小于设定压力时关闭先导阀从而增大主阀阀瓣开度、在出口流道压力大于设定压力时开启先导阀从而减小主阀阀瓣开度的控制结构。本发明的减压阀结构简单，控制模式方便，且无需在流动中布置易损坏结构，提高了减压阀的使用寿命。
