【专利】阀板输送装置(专利号:201921249065.4)

专利号：201921249065.4
专利状态：有权
专利类型：[实用新型]
专利申请人：浙江爱易特智能技术有限公司
专利分类号：B65G47/82(20060101)

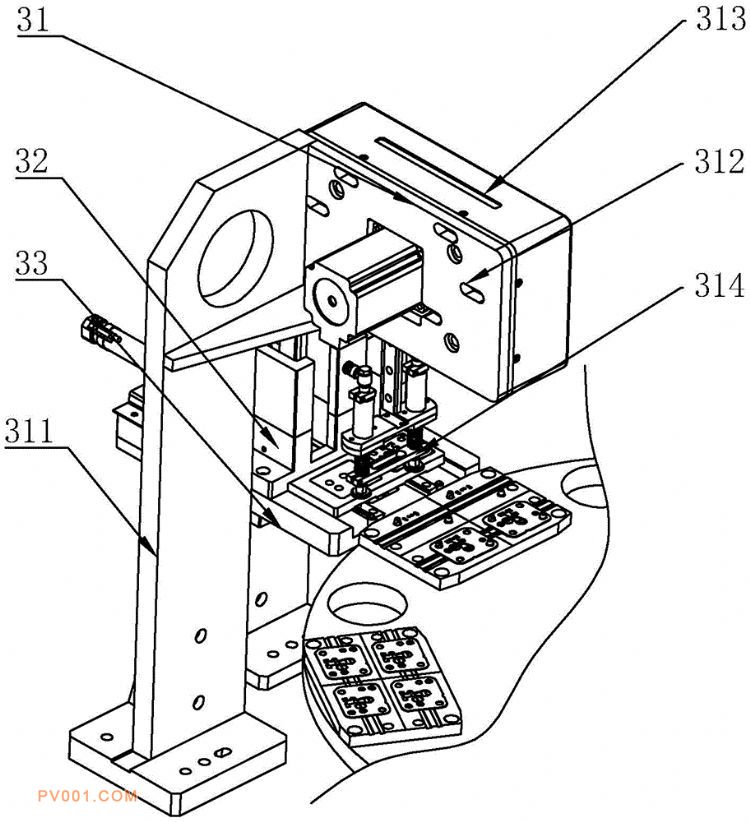

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种阀板输送装置，包括阀板转移机械手和送板装置以及送板平台，所述送板平台靠近夹具工位设置，所述送板装置包括送板底座、送板气缸和用于储存阀板的储板仓，所述送板底座固定在送板平台上，所述储板仓固定在送板底座上，所述送板底座上开设有落板口，所述储板仓与落板口连通，所述送板气缸的缸体固定在送板平台上，并靠近送板底座，该送板气缸的推动杆穿过送板底座的下方，并在其端部上固定有推送板，所述推送板的上侧面开设有供阀板嵌入的推送槽。本实用新型的阀板输送装置，通过送板平台和送板底座以及储板仓的设置，便可有效的实现一个先存放大量阀板，然后通过落板口与推送板的配合作用实现将阀板逐个的输送到送板平台上了。
