【专利】温度感应型控制阀(专利号:201910933716.X)

专利号：201910933716.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：株式会社鹭宫制作所
专利分类号：F25B41/06(20060101)

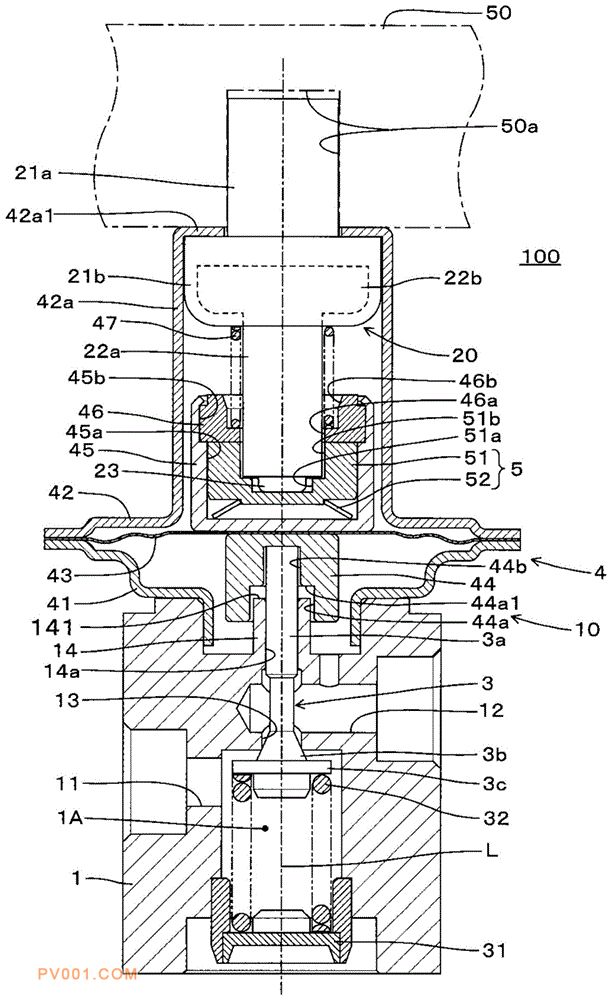

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供一种温度感应型控制阀，具备热电元件(20)，在隔膜(43)为固定状态时，即使在热电元件(20)的热膨胀体中产生进一步的膨胀，也防止热电元件(20)的破损等。将由热电元件(20)的活塞(23)在轴线(L)方向的移动而引起的机械性的推压力作用于隔膜(43)，利用阀体(3)使阀口(13)为打开状态。在打开状态下利用下挡块(44)与导向部(14)的端部(141)的限制机构限制隔膜(43)的位移。以相对于轴线(L)方向的压缩力产生反作用力的方式设置具有施加初期负载的盘簧(52)的缓冲机构(5)。在隔膜(43)为固定状态时，利用缓冲机构(5)吸收热电元件(20)的活塞(23)的伸张力。
