【专利】一种集成固定架水表阀门快速换装装置(专利号:201911351645.9)

专利号：201911351645.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：王毅
专利分类号：F16L55/00(20060101)

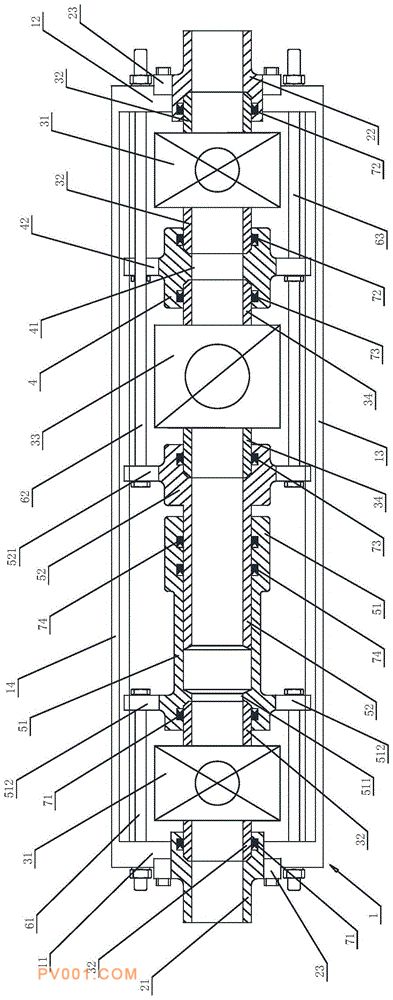

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开一种集成固定架水表阀门快速换装装置包括固定架、左端套筒、右端套筒、第一阀门、伸缩套筒组件、水表、水表顶托及第二阀门，固定架包括左端座、前边梁、后边梁和右端座，左、右端套筒分别设在固定架两端。第一阀门、伸缩套筒组件、水表、水表顶托及第二阀门依次设在固定架内。伸缩套筒组件包括固定套筒和滑动套筒，滑动套筒与固定套筒插接密封配合。第一阀门一端与左端套筒插接，另一端与固定套筒插接。水表的左端与滑动套筒插接，其右端与水表顶托插接。第二阀门左端与水表顶托插接，其右端与右端套筒插接。本发明设计巧妙，集成度高，拆装简便，换装快速，省时省力，换装工作效率高，结构更加简单，密封效果好，制造成本更低。
