【专利】一种具有快速启闭结构的蝶阀(专利号:201911232207.0)

专利号：201911232207.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏中苏智能制造有限公司
专利分类号：F16K1/22(20060101)

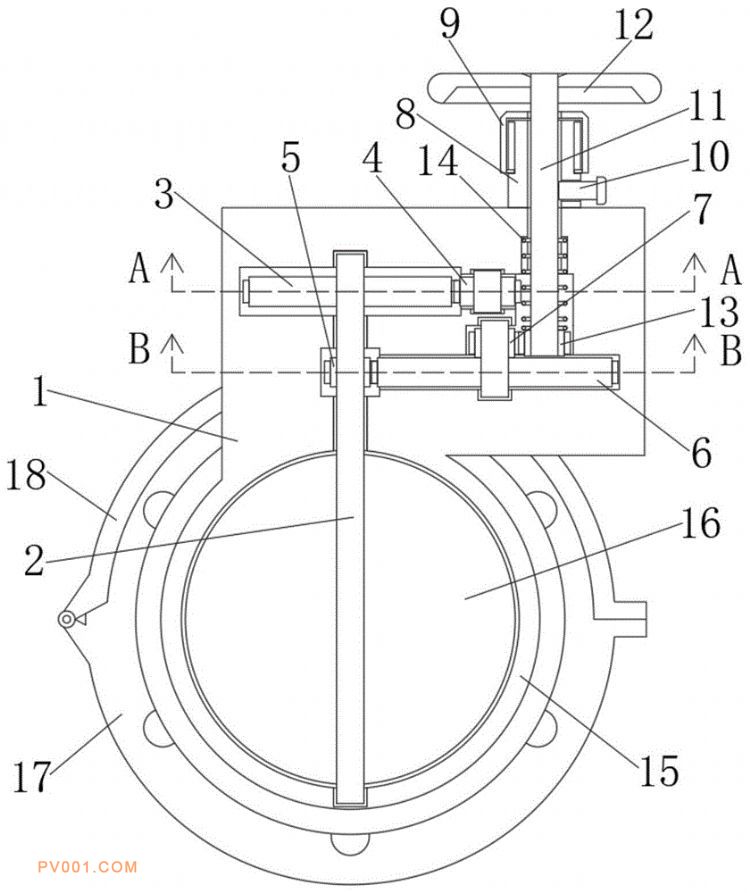

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种具有快速启闭结构的蝶阀，包括控制外壳，控制外壳的内部左侧插设有阀轴，且阀轴的上端外侧固定安装有第一齿轮，第一齿轮的右侧啮合有第一传动轮，第一齿轮的下方固定装设有第二齿轮，且第二齿轮的固定在阀轴的外侧，第二齿轮的右侧啮合有第二传动轮，第二传动轮的上方固定焊接有第三传动轮，控制外壳的顶部焊接固定有支撑套筒。本发明通过设置第一齿轮的外侧直径远大于第一传动轮的外侧直径，且第二齿轮的外侧直径远小于第二传动轮的外侧直径，设置主动轮可在控制外壳内部上下滑动，在齿轮的啮合以及传动比的作用下，便于根据使用需求灵活调节该装置的控制方式，大大提高了该装置的灵活性。
