【专利】一种抵柱式闸阀(专利号:201920234692.4)

专利号：201920234692.4
专利状态：有权
专利类型：[实用新型]
专利申请人：铜陵市经纬流体科技有限公司
专利分类号：F16K3/14(20060101)

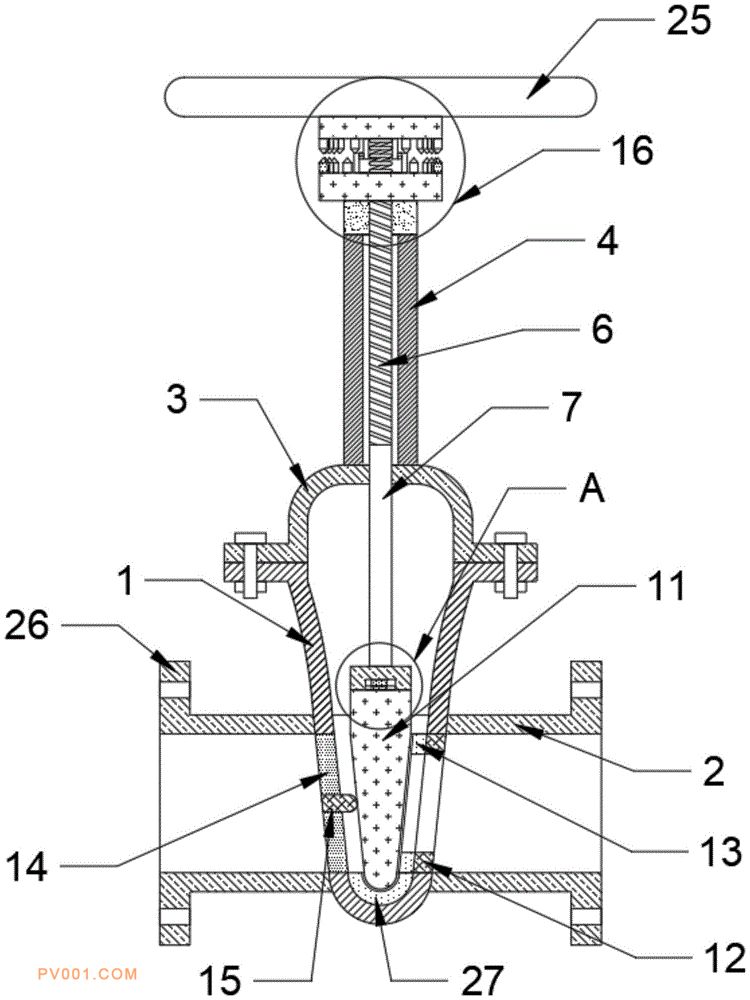

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型公开了一种抵柱式闸阀，包括闸仓、阀管、阀盖、连接筒、螺纹套筒、螺纹杆、滑杆、固定块、T形块、楔形闸板、连接环、橡胶环、固定杆、抵柱和旋转装置，闸仓两侧对称开设有通孔，闸仓两侧对称一体成型有阀管，且阀管与通孔连通，闸仓顶部通过螺栓固定有阀盖，阀盖顶部焊接有连接筒，连接筒顶部焊接有螺纹套筒，螺纹套筒内壁螺纹连接有螺纹杆，且螺纹杆与连接筒内壁滑动连接，螺纹杆一端焊接有滑杆，滑杆通过动密封与阀盖滑动连接，且滑杆一端穿过阀盖焊接有固定块，固定块内壁开设有T形槽，T形槽内壁滑动连接有T形块，此抵柱式闸阀防止人们不小心碰到手轮导致液体泄漏的现象，且密封效果较好，便于人们使用。
