【专利】一种阀板精冲模凹模(专利号:201921564078.0)

专利号：201921564078.0
专利状态：有权
专利类型：[实用新型]
专利申请人：苏州运恒精冲科技有限公司
专利分类号：B21D37/10(20060101)

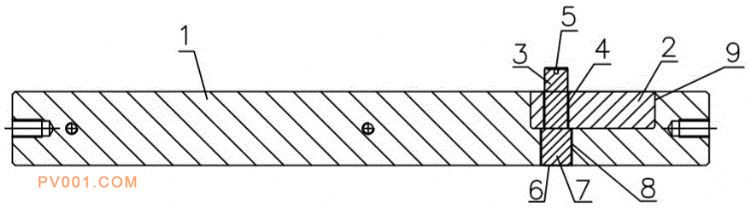

专利摘要：公开（公告）日:2020-05-26摘要:本实用新型涉及一种阀板精冲模凹模，它包括：凹模板；凹模镶件，所述凹模镶件设置有至少一个，所述凹模镶件可分离地设置在所述凹模板中，所述凹模镶件中设置有至少一个通孔Ⅰ；阀线挤压冲头，所述阀线挤压冲头设置在所述通孔Ⅰ中，所述阀线挤压冲头上相对于工作端的尾端设置有扩展部，所述扩展部的最大外径大于所述通孔Ⅰ的直径，所述扩展部抵紧在所述凹模镶件的下底面，所述下底面与所述凹模镶件的工作面相背对，所述阀线挤压冲头的工作端凸出于所述凹模镶件的工作面。能够节省修模拆模时间。
