【专利】一种抗挤压能力更强的高压压裂泵密封圈(专利号:201921293835.5)

专利号：201921293835.5
专利状态：有权
专利类型：[实用新型]
专利申请人：江门市格雷亚特流体密封技术有限公司
专利分类号：F16J15/3284(20160101)

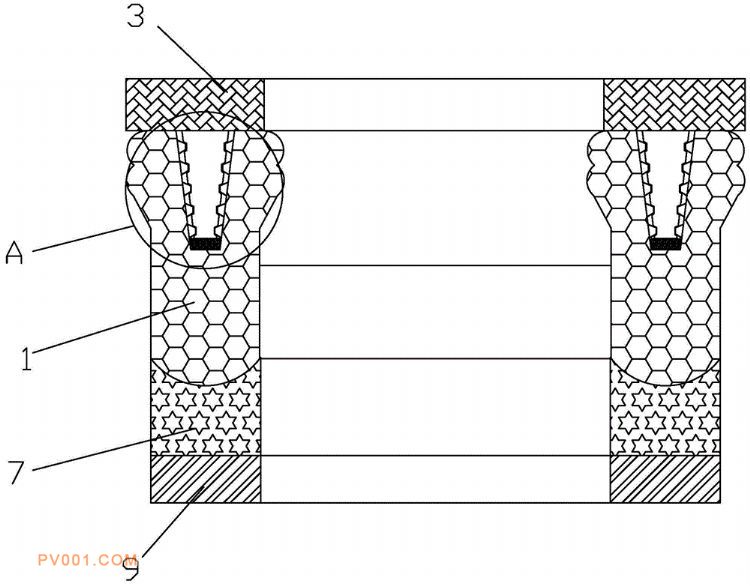

专利摘要：公开（公告）日:2020-05-15摘要:本实用新型公开了一种抗挤压能力更强的高压压裂泵密封圈，包括环形基体，环形基体的顶部环绕开设有凹槽，环形基体的顶部固定连接有顶圈，顶圈底部且对应凹槽的位置固定连接有与其相适配的梯形块，梯形块的底部贯穿凹槽且延伸至其内部，凹槽的内壁上均匀设置有凸块，梯形块靠近凸块一侧且对应凸块的位置开设有与其相适配的卡槽。本实用新型通过环形基体、凹槽、顶圈、梯形块、凸块、卡槽和底圈相互配合，实现了抗挤压能力更强的效果，有效避免了密封圈在使用过程中出现磨损，开裂的情况，保证了密封圈的密封效果，避免出现压裂泵内压裂液泄露的情况，从而提高了压裂泵的使用性能，提高了高压压裂泵密封圈的实用性。
