【专利】一种用于调色机的换向阀(专利号:201921542271.4)

专利号：201921542271.4
专利状态：有权
专利类型：[实用新型]
专利申请人：郑州三惠机械设备有限公司
专利分类号：F16K11/076(20060101)

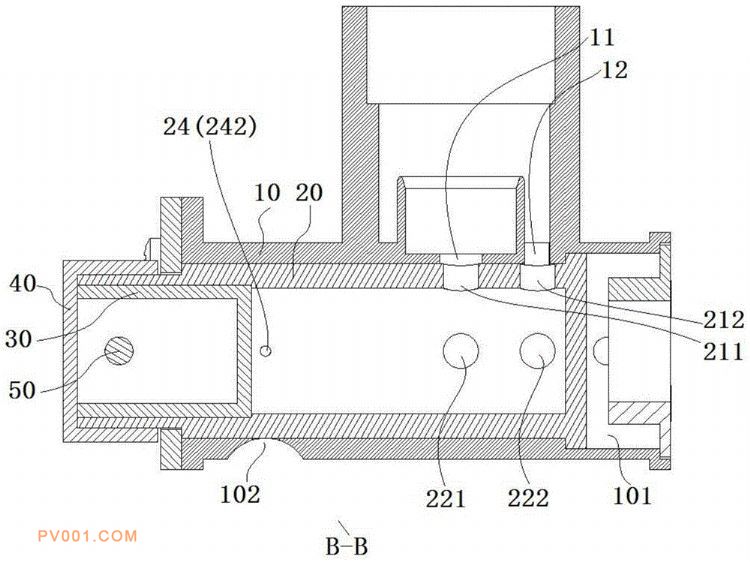

专利摘要：公开（公告）日:2020-05-08摘要:本实用新型涉及一种用于调色机的换向阀,包括阀体和阀芯，所述阀体上设有进料口和出料口，阀体上设有贯穿所述阀体左右两侧的圆柱状的空腔，空腔的左端的侧壁上设有侧壁进料口，侧壁进料口通过所述阀体上位于所述空腔外部的外部管道与进料口连通，空腔的左端的底部设有出料口，所述空腔的顶部设有用于与色浆泵连接的第一进出口、第二进出口；阀芯呈圆柱状且可转动地安装在所述空腔内,阀芯上设有多组分别与阀体上第一进出口、第二进出口配合的通流孔，通过转动阀芯可使得该换向阀具有三种工作状态，满足双泵或双出嘴调色泵色浆注出时的控制需要，该换向阀构思巧妙，能通过旋转阀芯可靠地在不同连通状态间进行切换，结构简单，可靠性好。
