【专利】一种利用电压缩式热泵的大温差集中供热系统(专利号:201920144744.9)

专利号：201920144744.9
专利状态：有权
专利类型：[实用新型]
专利申请人：西安华新新能源股份有限公司
专利分类号：F24D3/10(20060101)

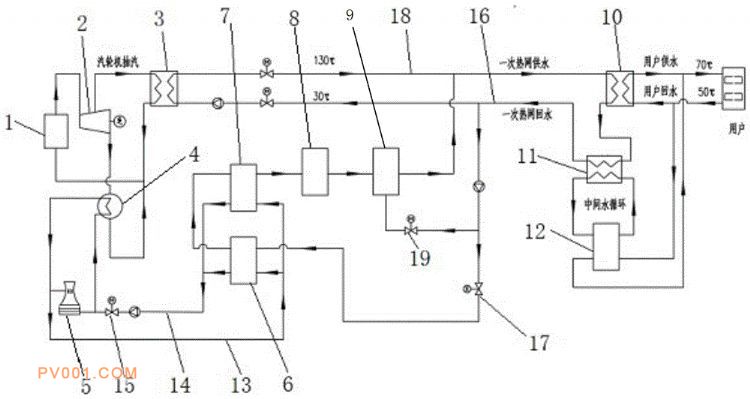

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种利用电压缩式热泵的大温差集中供热系统，包括构成循环回路的凝汽器与冷却塔，冷却塔还通过循环冷却水回水管路分别与中温热泵和第一高温热泵相连，从凝汽器出来的循环冷却水一部分进入冷却塔，一部分通过循环冷却水回水管路进入中温热泵和第一高温热泵；从中温热泵和第一高温热泵出来的循环冷却水经循环冷却水给水管路与凝汽器；一次热网回水还通过管路及安装在管路上的第二阀门与中温热泵相连，经中温热泵加热后的一次热网回水依次通过第一高温热泵、电极加热装置、蓄热装置后与一次热网供水管路相连通。通过在现有汽轮机抽汽加热系统的基础上并联热电厂侧电加热系统，在不改变热电厂运行工况的情况下，增加了管网的供热能力。
