【专利】一种内挂式止回阀(专利号:201921345293.1)

专利号：201921345293.1
专利状态：有权
专利类型：[实用新型]
专利申请人：世佳阀门有限公司
专利分类号：F16K15/03(20060101)

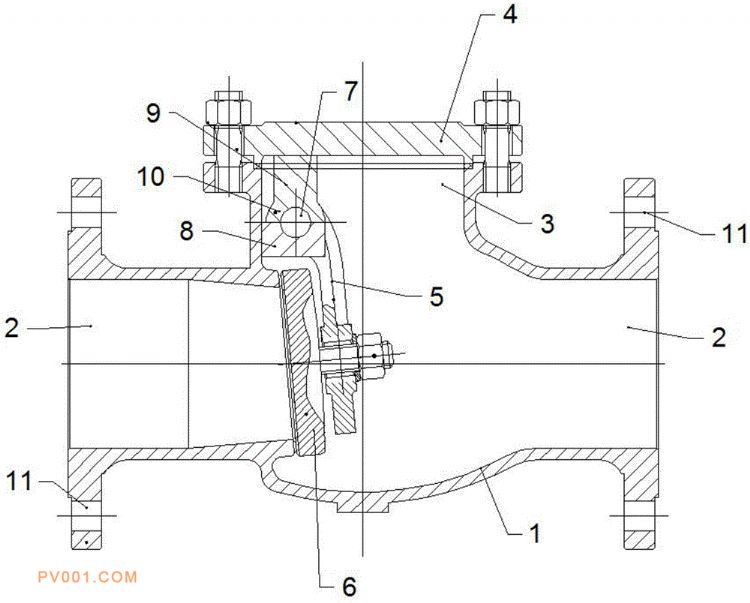

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型提出了一种内挂式止回阀，包括阀体，阀体的左右两端分别设有阀口一，所述的阀体的中间位置的上侧设有阀口二，所述的阀口二上设有阀盖，所述的阀口二的下侧设有摇臂，所述的摇臂的上端与阀体铰接连接，摇臂的下端的左侧设有阀瓣，所述的阀体上设有与阀瓣密封配合的阀座，所述的摇臂的上端设有沿前后方向设置的铰接轴，所述的阀体的内壁设有两个铰接部一，两个铰接部一分别与摇臂前后两侧的铰接轴连接，所述的铰接部一为开口朝上的半圆形形结构，所述的阀盖的内侧壁上设有两个向下伸出的杆体部分，杆体部分的下端设有铰接部二，所述的铰接部二为开口朝下的半圆形结构，两个铰接部二分别与摇臂前后两侧的铰接轴连接。
